CDCO型 压缩氧自救器智能检测仪

概述
为了贯彻执行国家应急管理局2025年2月颁布的国家对《煤矿自救器使用与管理的规定》、《GB24502-2023《煤矿用自救器》之要求，我公司与中国矿业大学联合开发了一款CDCO型压缩氧自救器智能检测仪。经过用户使用后反馈，该款产品不仅于同类产品，投放市场后还赢得客户。
一、产品特点及用途：
CDCO型压缩氧自救器智能检测仪，能对各种厂家和各种型号的压缩氧自救器进行检测。检测仪使用触摸屏操作，配合检具，全自动检测，检测结果直接显示并进行语音播报，实现智能化检测，简便易用，是自救器生产厂家、检测机构、煤矿现场压缩氧自救器气密性能、定量供氧量检测的的智能型检测仪器。
二、检测项目
1自救器在正压情况下的气密性；
2、自救器在负压情况下的气密性；
3、运动时自救器定量供氧流量；
4、静坐时自救器定量供氧流量；
5、自动排气阀的开启动作压力。
6、   是否换药
三、主要特点：
1.采用直流无刷电动泵自动充气和抽气，通过换向阀控制泵的气流方向，分别产生正压和负压。
2、产品采用美国HTY公司进口的传感器，其测量精度高而准确。
3、产品具有 7 寸触屏一体机， 可以数字显示检测数据和设定检测参数，拥有良好的人机界面和操作体验。
4、产品具有智能处理功能，采用单片机技术自动处理检测数据，并显示检测结果。
5、产品具有数据记录与分析功能，可以实时记录各项数据，并通过软件进行分析处理，生成详细的测试报告，经 PC 机打印，有助于用户了解自救器的性能状况，为设备的维护和改进提供有力的数据支持。
6.技术参数：
1)压力检测：±5000帕  精度：0.5级  分辨率1pa
2)流量检测：≤3升/分 精度：1.5级
3)工作温度：15～40度
4)工作电压：220伏
5)外形尺寸：490×400×215毫米
6)重量：7.5千克
7). 防护等级：IP54
8).气泵供气流量：12L / min
四、结构特征与工作原理

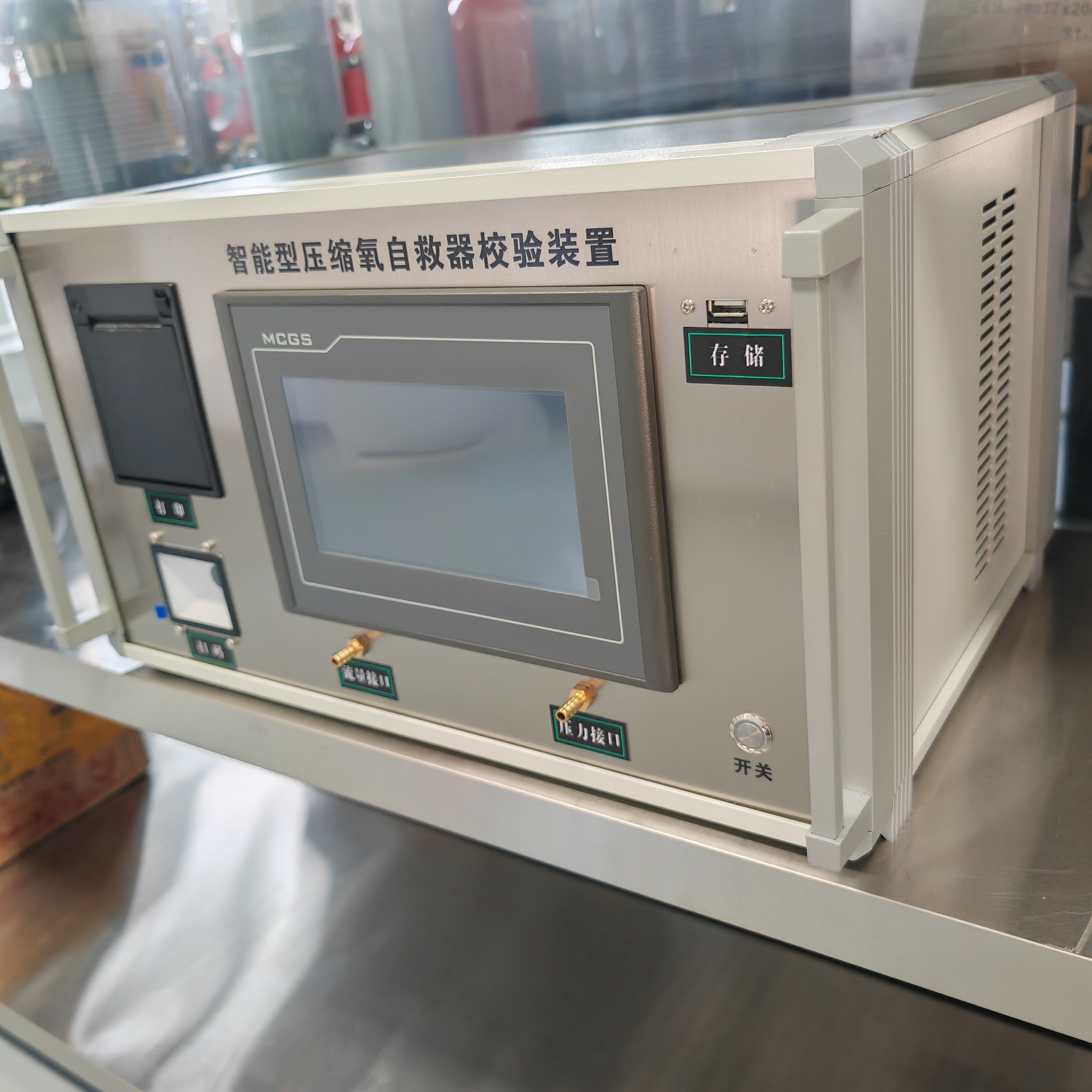

1、仪器的结构特征如图所示：
仪器由控制系统、主机、及管路系统及检测附件等部件构成。
   封堵夹       口具检测插头      流量检测接头
2、工作原理：
该仪器以单片机技术为，自动处理采集数据，自动控制检测的过程，自动判断检测结果，一键完成各个项目的检测，语音播报检测结果。
3.采用 7寸触摸屏操作，直观显示检测数据、检测结果
4.压缩氧自救器数字式校验仪主要用于对隔绝式压缩氧气自救器及其组件的性能进行检查或校验，确保在紧急情况下自救器能够正常工作，为佩戴人员足够的氧气供应。
5.产品具有数据记录与分析功能，可以实时记录各项数据，并通过软件进行分析处理，生成详细的测试报告，经 PC 机打印。



五 使用操作
准备检测
扫描自救器二维码建立存储档案，
检测顺序
正确的检测顺序能够提高检测效率。
负压气密性 ―>正压气密性 ＞排气阀开启压力＞ 定量供氧量 ＞是否换药


1.打开被检自救器
开启校验仪：连接外部电源（将电源线的一端与外部电源连接，另一端的插塞插入到校验仪左后方的充电插口中），依次按下“电源开关”和“屏幕开关”按钮至打开状态，即成功开启校验仪，此时，触屏一体机进入校验窗口。
2.连接自救器和校验仪：将随机配备的校验管一端插入校验仪的校验接口中，另一端插入被检自救器的口具接头中。
被检自救器的产品编号，或者用扫描扫描被检自救器上的二维码自动产品编号；接着输入单位名称、校验员等信息。
3、负压气密性检测
把口具检测接头插入口具中，封堵排气阀（针对不同的排气阀可使用透明胶带和封堵夹），触摸显示屏上面的负压检测按钮，进入负压检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。




4.检查自救器的正压气密性
1.将被自救器上的排气阀取下，用随机配备的堵头堵住排气阀口。
.按下“开始检测”按钮，电动泵自动向被检自救器系统内充气，直至液晶显示屏上的气囊压力值上升至大于 980Pa 时，再次按下“气泵开关”按钮，关闭电动泵，停止充气。等待语音提示进入下一环节。
.正压气密性检测完成后，取下堵头，装上排气阀。
设置及压力调零、时间设定
触摸右下角设置键，进入设置界面。
根据自救器的类型，选择定量供氧量，GB24502-2023前生产的自救器选择1.2L/min的定量供氧量，按GB24502-2023生产的自救器选择2.1,0.5L/min的定量供氧量。
触摸压力调零键，进行压力调零，按键右侧显示框显示0。
触摸时间设定后面的显示框，间设定。
触摸右上角确认键进行确认，触摸返回键回到主界面。
其他参数出厂前已设置好，如需改，联系生产厂家进行指导调整。
3、检测接头的连接
仪器面板上左边气路接口使用胶管与口具检测接头连接。
仪器面板上左边气路接口与流量检测接头使用胶管连接。
5、排气阀开启压力检测
解除排气阀封堵状态，其它连接状态不变，触摸显示屏上面的排气阀开启压力检测按钮，进入检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。
6、定量供氧量检测
减压器与气囊脱离，使用流量检测接头套在减压器上，打开氧气瓶开关，触摸显示屏上面的定量供氧量检测按钮，进入检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。显示结果后关闭减压阀。检测完成触摸左下角返回键返回主界面。
六、故障排除


七、注意事项
1）做进行负压、正压检测时，检测口具需紧密连接，排气阀封堵严密，各个连接处不能漏气，否则影响检测结果。
2）检测房间不能有空气流动，检测过程中人体不得接触自救器和管路
3）自救器与室内温度要做均衡，避免自救器与室内温度有温差影响检测结果。
4）自救器和仪器距离热源1米以上。
5) 不进行检测时，封堵夹头中间用纸板隔开，检测时容易打开。
八、售后服务
当用户发现仪器有任何问题或疑问时，请速与我公司联系，解决方案。
九、使用年限
5年
本产品执行标准：AQ1054-2008、GB24502-2023《煤矿用自救器》
