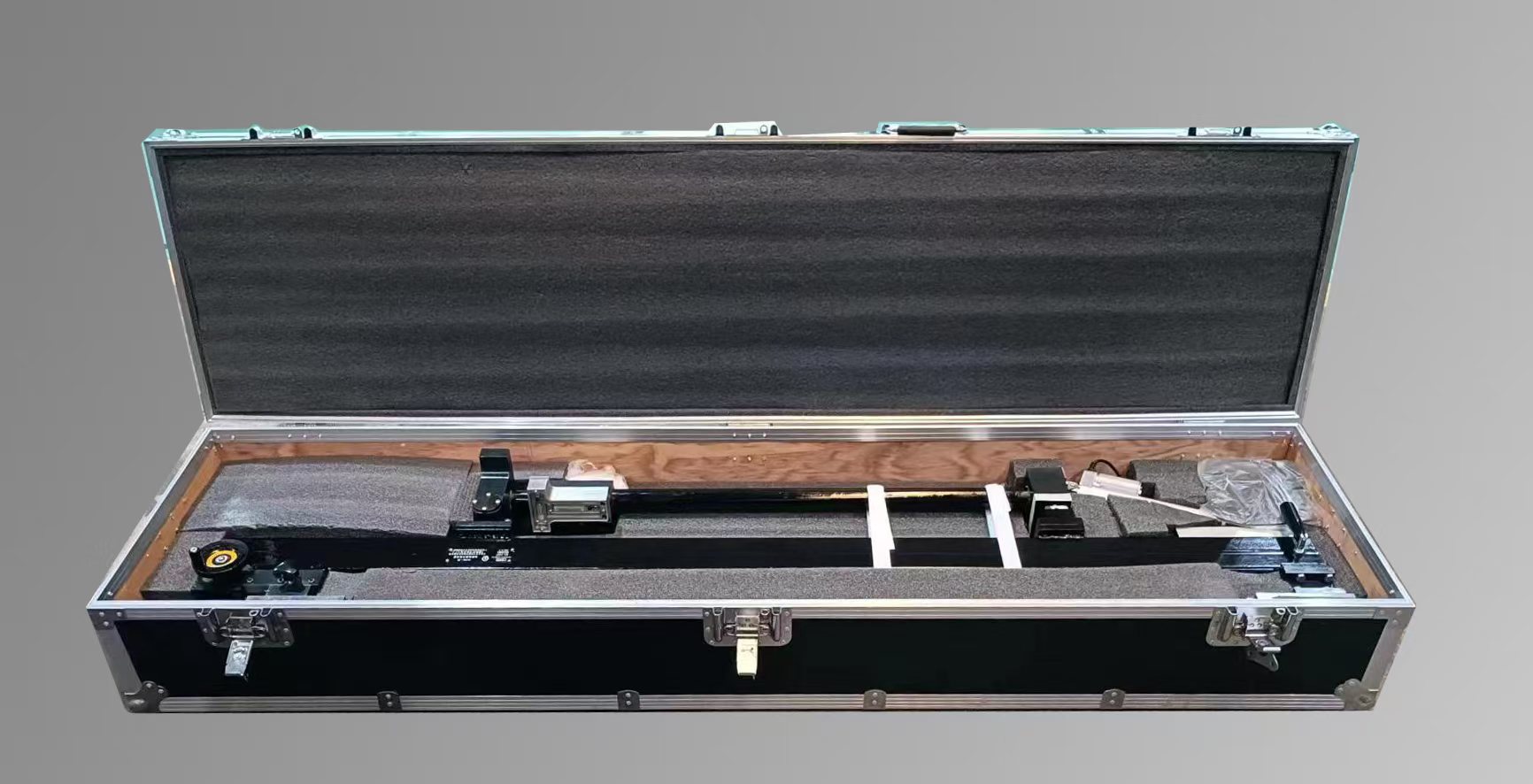

铁路轨距尺检定器

GJQ-II 型铁路轨距尺检定器（正弦原理）是用于检定铁路轨距尺

的一种数显加量块的检具。本检定器除可检定轨距尺的轨距和

高外，还可对轨距尺的轨距全量程各点进行检定。

一、特点

铁路轨距尺检定器由轨距测量部分，水平测量部分及高测量部分组成。

轨距测量部分是通过活动、固定测量块以量杆为标准复现 1435mm，配合测 量板复现 1348mm、1391mm 三个标准长度。并采用数显尺通过传动机构即可以实 现对轨距尺 1435mm 及 1348mm、1391mm 各检测点及轨距尺全量程任意位置（例 1370mm 等特殊尺寸）的示值进行检定，读数直观醒目。

高部分采用电动升降机构，操作升降电动机开关，由电动机完成升降工作 （也可手动操作），本检定器活动和固定测量块及测量板等部件材质采用不 锈钢并经淬火处理，经久、美观大方，其大部分紧固螺钉等标准件均为高质 量不锈钢标准件。

二、主要技术指标

2.1 可检定“0 ”级、“I 级 ”、“II 级 ”轨距尺 轨距测量范围：1410～1470mm

水平(高)测量范围：0～185mm

2.2 块规（共 7 块）
