ZJQM-5型自动加压自救器正压气密检测仪

ZJQM-5型自动加压自救器正压气密检测仪

一、概述

产品特点：

1、以STM32处理器技术为，自动处理数据，给出。

2、采用触摸屏与STM32处理器交互数据，显示检测过程、设定检测参数，拥有良好的人机界面。

3、通过压力传感器测定初始压力，STM32处理器自动控制电动气泵开启加压。

4、通过STM32处理器控制气泵和电磁阀通断，控制检测过程。

ZJQM-5型自动加压自救器正压气密检测仪，主要是针对各种自救器的气密性进行检测，可用于化学氧自救器气密性的自动检测。

二、结构特征与工作原理

1、仪器的结构特征如图所示：

仪器由控制系统、主机、封压装置、及管路系统等部件构成。

1.触摸屏      2.密封圈    3.上盖    4. 压梁   5 把手   6.电源开关

2、工作原理

气泵自动加压到压力值，沿连接管路系统传递至压力表，测得压力值，控制系统根据参数给出并播报。

三、技术性能：

1、响应时间

正压检测时间：≤1min；

2、检测范围

正压检测：≤20KPa；

3、电气参数

（1）、压力变送器：

KH-805，测量范围：0～20kpa；精度0.5级，输出4-20ma ,12v电源

（2）、气泵

KYK60CPM气泵 。

（3）、电磁阀

高气密性。

4、外形尺寸：480×360×330，重量11KG

四、硬件选择

1、单片机采用高的STM32系列

2、系统气路耐压0.5MPa。

3、电源具备防雷击浪涌保护、接地保护、过载保护等功能。

4、主要仪器仪表及触摸屏，全部采用工业级产品。

5、触摸屏：工业触摸屏，DC12V供电，7寸，以太网通讯。

五、使用、操作

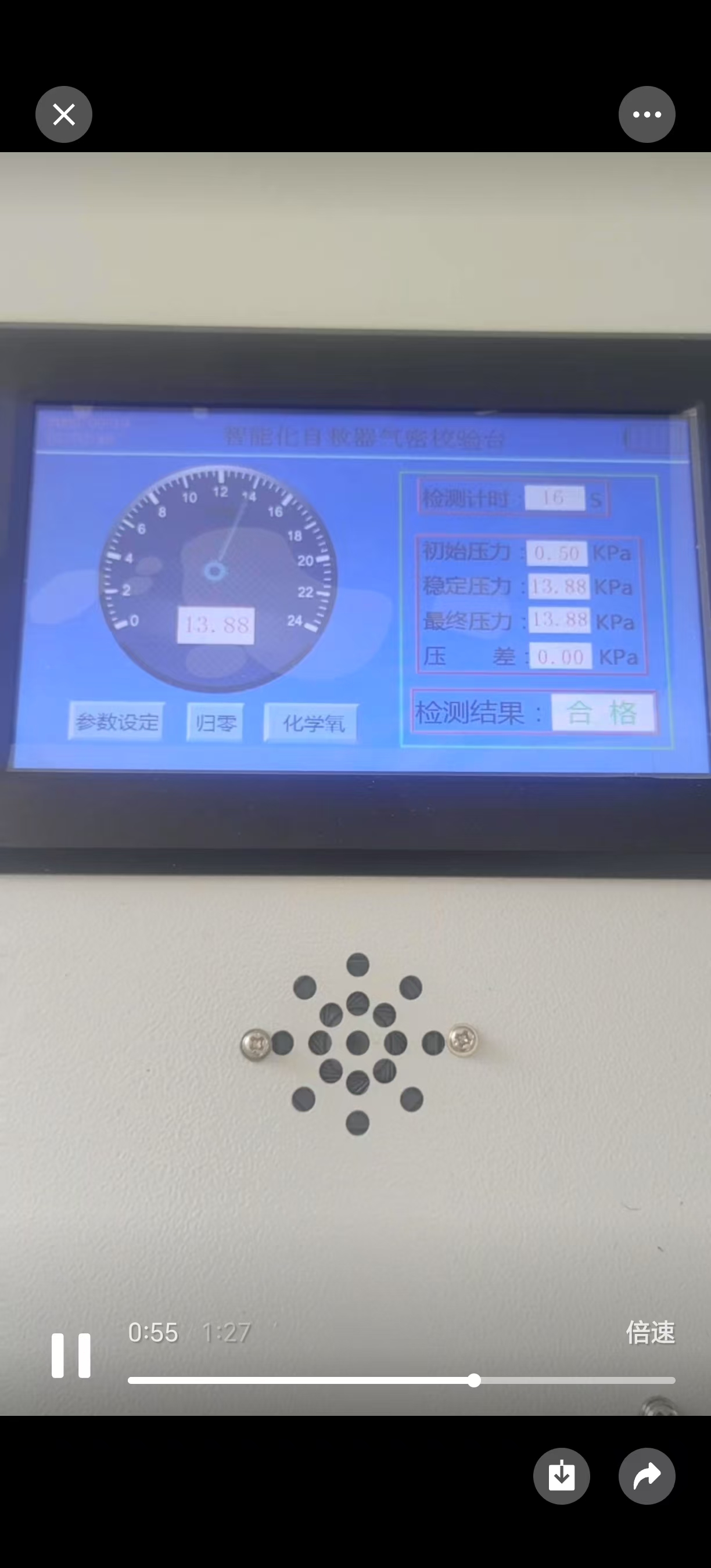

1、上电进入系统，进入主页面，触摸归零按键弹出，使压力归零

2、将被检自救器清理干净后放入仪器工作室内，把手螺栓拉起卡入压梁，顺时旋转把手到限定位置，使仪器工作室密封。仪器自动加压，并给出结果。检测不合格的自救器应予以隔离并另行处理。

3、触摸设置按键进入设置页面。用户可自行设置时间。其他项目不需调整，如需调整请联系生产厂家。
