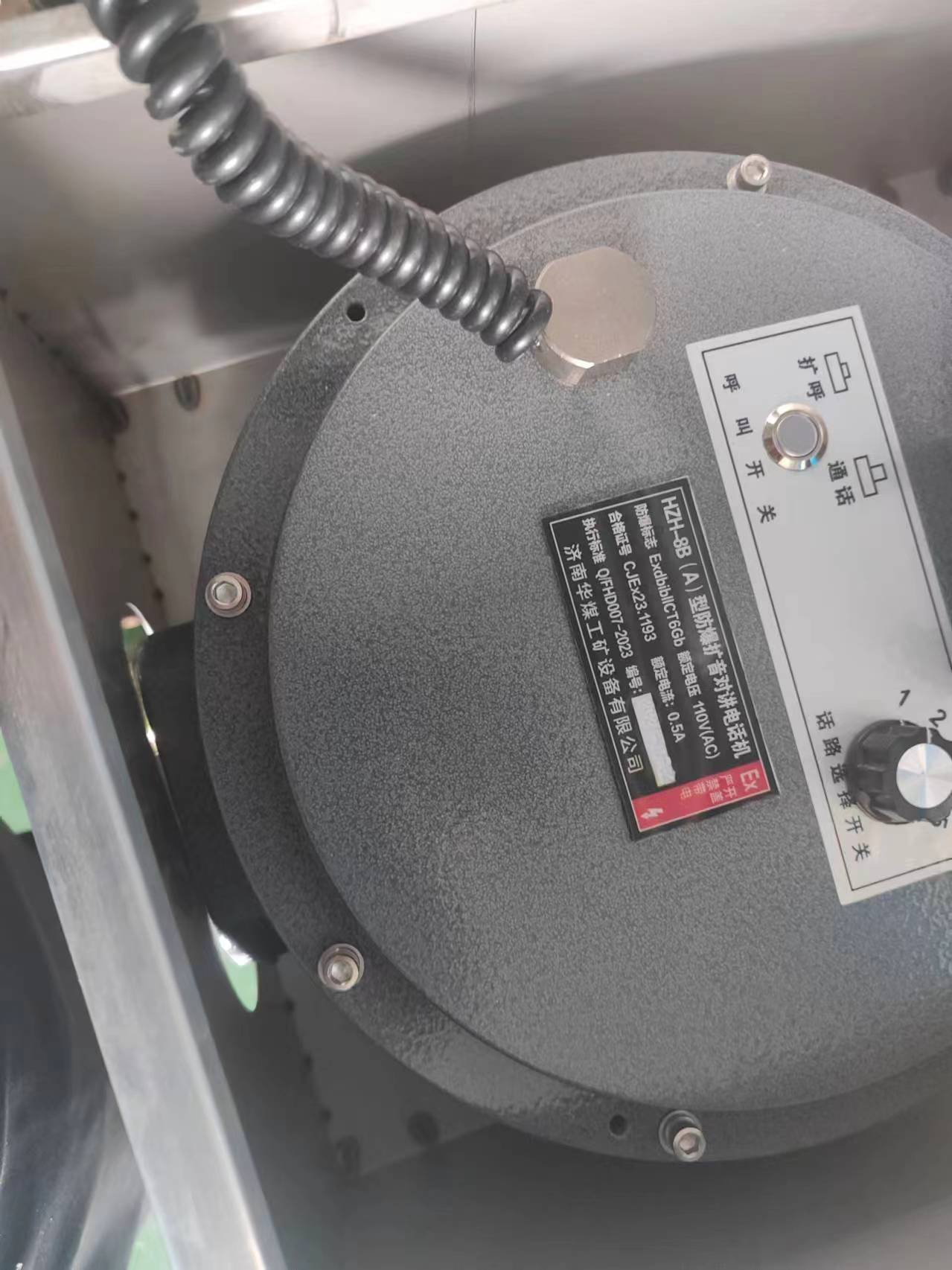

BGH—4防爆无主机扩音 电话机

BGH—4防爆无主机扩音对讲系统使用说明

概述

防爆无主机扩音对讲系统，是一种由话机自备放大功能的调度扩音通信设备。也是日本岩崎公司和美国盖—特隆尼克斯公司扩呼系统的替代产品。并且以简单的方法实现了进口产品的所有功能 ；同时系统采用了为理想的自动控制方式，使系统中重要部件—扩呼电话在无人使用时自动处于休眠状态，从而大大提高了系统的使用寿命和故障率。是石油、化工、码头、、钢铁冶金、矿山地面作业区等高噪声环境及易燃易爆场所为理想的广播通信设备。其防爆产品的防爆性能，均按GB3836.1—2010，GBH3836.2—2010，GBH3836.4—2010中的要求设计制造，经国家防爆电气产品质量检验合格，并防爆合格证。BGH—4C防爆扩音对讲系统，将以其优异的品质，在正常使用情况下，三年维修，终身成本维护。




特点

本系统的特点是：系统布线简单，，使用方便简单，一呼百应，即时接听通话；同时系统的抗干扰性能强，是扩呼系统同类中其它任何系统都无法蓖美的。该系统可以设计为单话路，也可设计为5话路，5话路可以替代美式盖—特降尼克斯公司产品。其功能与之相同。




功能

该系统的功能为全呼和通话功能，同时系统具备自动休眠功能，以提高其使用寿命和故障率。这是国内外同类产品所不具备的。该系统内各话站均具备强制功能，当话机在不状态下，过2分钟时，话机自动挂断，但话站的扬声器仍能呼叫。但此时接听电话，须将手柄后再摘机，方可进入通话状态进行通话。可以与火灾报警系统联动，行政电话可以通过转接器自动接入，不需人工转接。

系统组成

4.1系统组成

4.1.1  BGH—4C（IIC）BGH-4（IIB）防爆扩音对讲电话

4.1.2  BYQ—2C(IIC) BYQ-2(IIB)防爆扬声器

4.1.3  BJH—1C(IIC)  BJH-1(IIB)防爆接线盒

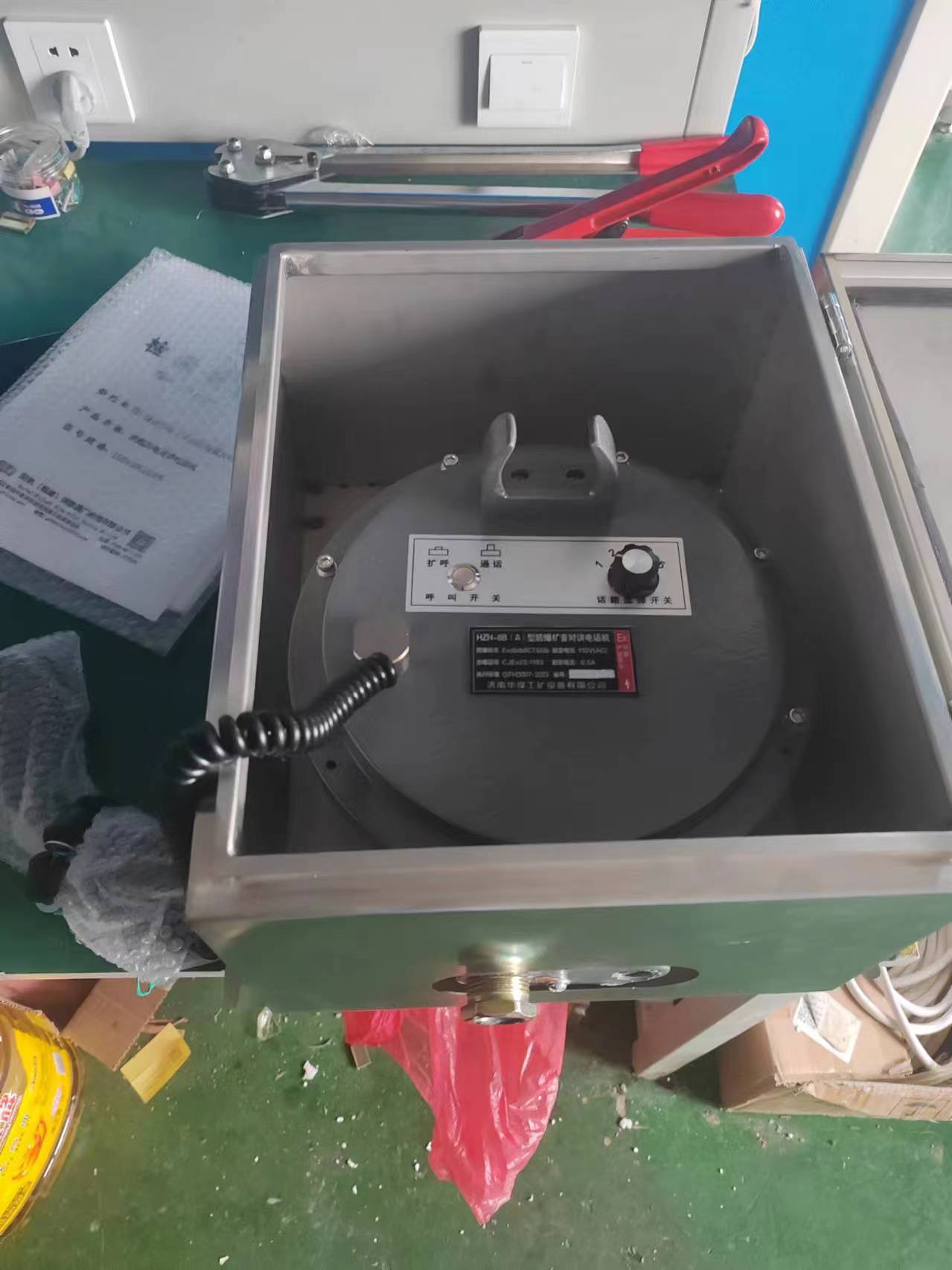

4.1.4  FHX—1防护箱

4.2材料组成

4.2.1主电缆：3*2*0.75+2*1.0（单话路），7*2*0.75+2*1.0（5话路）

4.2.2扬声器电缆：RVVP2*1.0

4.2.3防爆绕形管：每个防爆话站需防爆绕性管G700-15/20（内扣）二根，G700-25一根。

主要技术参数

5.1系统共电：220伏

5.2  BGH—4防爆共电对讲电话

5.2.1 工作电压：24~32V  DC

5.2.2工作电流：2A

5.2.3扩音输出功率：15~50W

5.2.4频率响应：300~3400HE、正负3dB

5.2.5话路数量：单话路，5话路任选

5.3.工作环境

5.3.1环境温度：-30摄氏度~+50摄氏度

5.3.2相对湿度：大于等于95%

5.3.3大气压力：106KPa

5.3.4环境噪声：大于等于110 dB




安装

5.1主电缆敷设及连线

系统采用单缆敷设，信号线和电源线在一条电缆内，电缆采用RVVP7*0.75（单话路）或RVVP14*0.75+2*1.0（5话路）屏蔽橡塑电缆，其单话路电缆外径直径小于10mm，5话路直径小于18mm。电缆的敷设可以放入桥架，也可以用镀锌钢管（G25）做护管敷设。防爆区的电缆接头处要用防爆接线盒连接，话站分线方式见接线图。要求全部电缆接线接触良好，绝缘，分线盒的电缆入口要锁紧，盒盖紧固。

5.2扬声器电缆的敷设

系统内扬声器电缆视现场情况可在桥架敷设，也可用镀锌钢管（G1/2）做护管敷设，扬声器距电话距离一般只有几米远。故是短线敷设。




系统安装尺寸

6.1  BGH—4型防爆扩音对讲电话（单话路）： 210（横向）*157（纵向），四孔安装。

6.2  BYQ—2型防爆扬声器：83mm（两孔）




系统布线示意图：单话路组网图
