1.3 XZS300红外摄像仪防护罩
一、概述 XZS300 红外摄像仪（以下简称摄像仪）是新一代的监控设备，它采用了更为先进的制造工艺，凭借成熟的质量管理体系作为保证，使得产品的质量、性能和外观在同类型的产品处于地位。该产品严格按照 GB3836.1-2010《性环境 第 1部分：设备 通用要求》 、GB3836.2-2010《性环境 第 2 部分：由隔爆外壳“d”保护的设备》 、GB12476.1-2000《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备第 1 节：电气设备 的技术要求》及 GB12476.2《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备.第 2 节：电气设备的选择、安装和维修》等标准设计制造，具有红外辅助照明、体积小、重量轻、安装方便
等特点，可广泛用于性危险环境。
标志：Ex d ⅡC T6 Gb/DIP A20 TA,T6
防护等级：IP68
二、 要求
2.1 工作环境条件：
① 环境温度：-40℃～+60℃；
② 平均相对湿度：不大于 95％（+25℃） ；
③ 大气压力：80kPa～106kPa；
④ 适用于性气体环境 1区、2 区危险场所；
⑤ 适用于 IIA、IIB、IIC级性气体环境；
⑥ 适用于可燃性粉尘环境 20区、21 区、22 区；
⑦ 适用于温度组别为 T1—T6的环境；
⑧ 适用于石油石化、化工、、**、码头港口、医、油漆、纺织、
酿酒、印染、粮食加工等性危险环境；无强烈震动和冲击的地方。
2.2 储运环境条件：
① 高温： +60℃；
② 低温： -40℃；
③ 平均相对湿度： 95％（+25℃） ；
2.3 技术规范
2.3.1 供电电源：
① 工作电压：AC100~240V
② 工作电流：≤1000mA
2.3.2 摄像机电气指标
摄像机技术指标由选配产品的说明书给出。
2.4 型式：隔爆型
2.5 标志：Ex dⅡC T6 Gb/DIP A20 TA,T6
2.6 规格:
① 外形尺寸：403.5mm×135mm×242mm
② 安装孔尺寸： （60×65）mm

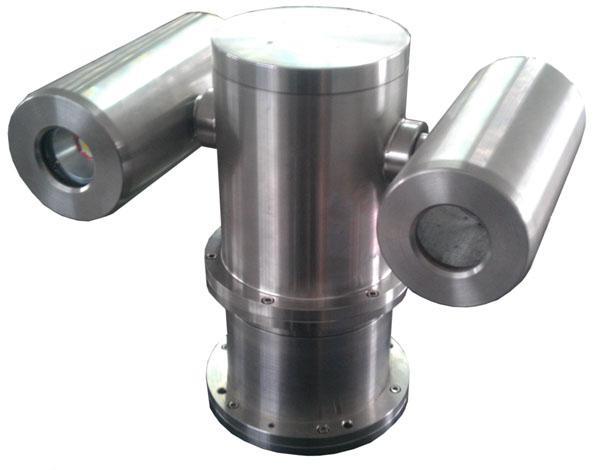

2.3 XZW800 一体化红外高清摄像仪
一、概述XZW800 一体化红外高清摄像仪（以下简称摄像仪）是新一代的监控设备，它采用了更为先进的制造工艺，凭借成熟的质量管理体系作为保证，使得产品的质量、 性能和外观在同类型的产品处于地位。 该产品严格按照 GB3836.1-2010《性环境 第 1 部分： 设备 通用要求》 、 GB3836.2-2010 《性环境 第 2 部分：由隔爆外壳“d”保护的设备》 、GB12476.1-2000《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备第 1 节：电气设备 的技术要求》及GB12476.2《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备.第 2 节：电气设备的选择、安装和维修》等标准设计制造，具有体积小、重量轻、安装方便等特点，可广泛用于性危险环境。
标志：Ex d ⅡC T6 Gb/DIP A20 TA,T6
防护等级：IP68
二、 要求
2.1 工作环境条件：
① 环境温度：-40℃～+60℃；
② 平均相对湿度：不大于95％（+25℃） ；
③ 大气压力：80kPa～106kPa；
④ 适用于性气体环境1 区、2 区危险场所；
⑤ 适用于IIA、IIB、IIC级性气体环境；
⑥ 适用于可燃性粉尘环境20 区、21 区、22 区；
⑦ 适用于温度组别为T1—T6的环境；
⑧ 适用于石油石化、化工、、**、码头港口、医、油漆、纺
织、酿酒、印染、粮食加工等性危险环境；无强烈震动和冲击的地方。
2.2 储运环境条件：
① 高温： +60℃；
② 低温： -40℃；
③ 平均相对湿度： 95％（+25℃） ；
2.3 技术规范
2.3.1 供电电源：
① 工作电压：AC100～240V
② 工作电流：≤1000mA
2.3.2 云台参数
2.3.2.1旋转角度及转速
① 俯仰：0~±90°，大 40°/S；
② 水平：0 ~ 360°，大40°/S；
2.3.2.2 通讯
① 通讯方式:RS-485 主从式、半双工,；
② 通讯协议:Pelco-D Pelco-P,根据客户要求；
③ 通讯速率:2400、4800、9600、19200 可调。
2.3.2.3 预置位：255 个
2.3.2.4 自动巡航：4 组,每组 16 个巡航停留时间 30 秒。
2.3.2.5 雨刷器：摆动速度（60±10）次/min。
2.3.2.6夜视红外同步变焦补光（LED及激光）技术；远距离低功耗400米匀化红外激光光源技术，高精准步进转动技术，激光器保护技术
2.3.3摄像机电气指标
摄像机技术指标由选配产品的说明书给出。
2.4 型式：隔爆型
2.5 标志：Ex dⅡC T6 Gb/DIP A20 TA,T6
2.6 规格：
① 外形尺寸: 470mm×310mm×403mm
1.3 XZH200车载红外摄像仪
1.概述：
XZH200型车载红外摄像仪（以下简称 摄像仪）是新型监控设备，它采用了先进的制造工艺，凭借成熟的质量管理体系作为保证，使得产品的质量和性能在国内外同类 型的产品处于地位。 摄像仪具有体积小、重量轻、配置灵活等特点。摄像仪严格按照 GB3836.1-2000《性气体环境用电气设备第 1 部分：通用要 求》、GB3836.2-2000《性气体环境用电气设备第 2 部分：隔爆型“ d”》、GB 12476.1-2000《可燃性粉尘环境用电气设备第 1 部分：用外壳和限制表面温度保护的电气设备节：电气设备的技术要求》及GB12476.1《可燃性粉尘环境用电气设备第1部分：用外壳和限制表面温度保护的电气设备第二节：电气设备的选择、安装和维修》等标准设计制造， 外壳采用防锈处理，防护等级达 IP68 级，可广泛用于石油、化工、码头、港口、矿山、、 、**、粮食加工等场所。
2.技术指标
2.1认证
标志: ExdⅡCT6/DIP A21 TA，T6
合格证号: CJEx10.161
生产许可证编号: XK06-014-00736
2.2电气指标
输入电压 DC12V
工作电流 ＜0.5A
电气连接 2 芯电缆用于电源输入
同轴电缆用于视频信号输出
2 芯电缆用于控制
镜头 6mm / 8mm / 16mm，根据要求选配 摄像机 单板机，一体机
2.3 机械指标
材质 不锈钢 304
防护等级 IP68
外形尺寸 189(L) x 135(H) x 112(W) mm
视窗面积 Φ100mm
重量/运输重量 5 Kg
出线孔数量 1 只
出线孔螺纹规格 M24*1.5
安装方式 电动云台、半固定云台、固定支架
2.4 环境条件
大气压力 86～106KPa
环境温度 -10℃~+45℃
相对湿度 ＜95%(+25℃)
