5.7KJJ127矿用隔爆兼本安型千兆环网交换机
KJJ127矿用隔爆兼本安型千兆环网交换机(以下简称交换机)采用隔爆兼本质安全设计,适用于有瓦斯和煤尘危险的矿井下。交换机支持IEEE802.3存储和转发交换方式,提供100/1000Mbps快速以太网的能力,是在井下建立综合以太网络所*的通讯产品。本产品可以通过网络进行远程管理,实现环网配置及VLAN 配置等功能。矿用隔爆兼本质安全型,标记为“Exd[ib]I Mb”。
交换机不仅可将来自于下级设备的RS485协议信号及以太网协议信号转换为光信号后通过以太网传输出去,而且还可将来自于环网及上级网络的信息处理后传送给下级的设备,从而实现不同设备之间的高效,实时通信。
千兆网管型冗余以太网交换机配有3个千兆以太网端口,2个用于构建支持Turbo Ring的千兆冗余网络,1个留作上行链路的千兆端口。支持Turbo Ring和TurboChain(自愈时间<20ms),RSTP/STP和MSTP网络冗余协议,增加骨干网络的可靠性和可用性。本交换机专为苛刻的通信应用而设计,如过程控制、ITS和DCS系统,助您构建一个大范围的骨干通讯网络。
供电电源:
a) 额定工作电压:AC 127V
b) 输入视在功率:≤100VA
备用电源功能
备用电池组为C型4.5Ah、14.4V镍氢电池组,由12节标称容量4.5Ah、1.2V的C型镍氢可充电单体电池串联构成。电池应符合GB/T22084.2-2008相关规定,电池应浇封处理。
a) 转换时间:≤300ms
b) 工作时间:2h
c) 高充电电压:16V~21V
传输距离
① 1000M光端口:单模光纤大传输距离20km
② 100M光端口:单模光纤大传输距离30km
③ 100M电端口:大传输距离:100m
④ RS485传输接口:大传输距离2km
端口参数
千兆光信号接口性能
① 接口数量:3路
② 传输方式:全双工TCP/IP光信号传输,波长为1310nm的单模光纤;
③ 接口类型:LC
④ 传输速率:1000Mbps
百兆光信号接口性能
① 接口数量:2路
② 传输方式:全双工TCP/IP光信号传输,波长为1310nm的单模光纤;
③ 接口类型:SC
④ 传输速率:100Mbps
以太网号接口性能(本安)
① 接口数量:4路
② 传输方式:全双工TCP/IP号传输
③ 传输速率:10/100 Mbps自适应
RS485接口性能(本安)
① 接口数量:2路
② 传输方式:半双工、RS485
③ 传输速率:4800bp
5.8 KTG127矿用隔爆光端机
KTG127矿用隔爆光端机是新的监控设备,该产品可单独应用在具有易燃易爆气体的矿山、矿井环境中。
(1)矿用隔爆光端机安装了一套视频光端机,通过与摄像仪的连接,可以有效延长信号的通讯距离,同时保证了信号的质量。
(2)支持单模或者多模光缆,光波长1310nm,大传输距离可达40km。
(3)能在0℃到+40℃温度条件下长时间稳定工作。
(4)可以选择模拟方式或者数字方式通讯的视频光端机, 同时带有1路数据端口,形式为RS232、RS485、RS422,反向或者双向通讯。
(5)可使用挠性管或铠装电缆进行电气连接。
(6)安装方式为支架安装或者壁装。
等级认证
标志: ExdⅠ
防护等级: IP66
机械指标
材质 不锈钢304或316L
内腔尺寸 170(L) x 109(W) x 75(H) mm
重量 10Kg
运输重量 13Kg
出线孔数量 3
出线孔螺纹规格 M24x1.5
安装方式 底座、支
电气指标
输入电压 127VAC, 50/60Hz
输入电压范围 -25%~+10%
工作电流 ≤1A
功耗 30W
电气连接
2芯连接座 220VAC电源输入
3芯连接座 RS485信号输入/输出

LBY127矿用隔爆型硬盘录像机
LBY127矿用隔爆型硬盘录像机是将8路标准视频信号集中进行视频数据处理、录像、回放的设备。适用于含有煤尘混合物、甲烷混合物环境。
使用坏境
温 度:0~+40℃;
相对湿度:≤95%(25℃时);
大气压力:80kPa~106kPa;
无显著振动与冲击的地方;
无破坏绝缘和腐蚀金属的气体环境中;
在含有煤尘、甲烷混合物环境中,如矿井、矿山等。
等级认证
标志: ExdⅠ
供电电源:
额定工作电压:AC127V
输入视在功率:≤100VA
视频号输入接口
路数:8路;
图像输入视频制式:NTSC或PAL制;
机械指标
外形尺寸:591.5mm×494.5mm×136mm
质量:约72kg
5.10 LBY127(A)矿用隔爆型硬盘录像机
1 产品概述
LBY127(A)矿用隔爆型硬盘录像机是将 16 路标准视频信号集中进行视频数据
处理、录像、回放的设备。适用于含有煤尘混合物、甲烷混合物环境。
2 要求
2.1 工作环境条件:
a)环境温度:0℃~+40℃;
b)平均相对湿度:不大于 95%(+25℃);
c)大气压力:80kPa~106kPa;
d)煤矿井下有瓦斯,煤尘等危险的环境,无垂直淋水和溅水场所。
e)无强烈震动和冲击的地方。
f)无破坏金属和绝缘材料的腐蚀性气体的地方。
2.2 技术指标:
2.2.1 供电电源:
a) 额定工作电压:AC127V
b) 输入视在功率:≤100VA
2.2.2 视频号输入接口:
a) 路数:16 路;
b) 图像输入视频制式:NTSC 或 PAL 制;
c) 信号特性:正极性全电视信号,视频信号幅度 1V(峰峰值) 。
2.2.3 视频号输出接口:
a) 路数:2 路;
b) 图像输出视频制式:NTSC 或 PAL 制;
c) 信号特性:正极性全电视信号,视频信号幅度峰峰值 1V(75 欧姆负载) ,
视频 0.7±0.2V, 同步 0.3±0.1V。
2.2.4 存储标称容量:1TB。
2.2.5 功能:
a) 具有 16 路视频信号输入,通过硬盘录像机处理后,能将 16 路视频
画面分别通过 2 个输出接口,输出到 2 个外接监视器上,一路输出
为主显示接口,可显示实时监控画面,并可同时显示硬盘录像机设
置菜单,另一路为副显示接口,只显示实时监控画面;
b) 硬盘录像机通过遥控器控制对输入视频信号进行录像、 检索、 回放。
3、机械指标
3.1 型式:矿用隔爆型
3.2 标志:ExdIMb
3.3 外形尺寸:642mm×531mm×149mm

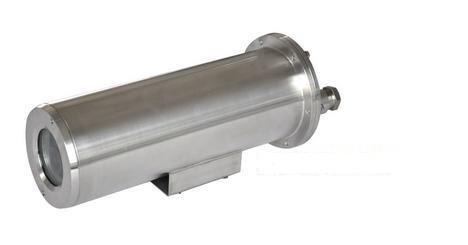

5.4KBA12矿用本安型网络摄像仪
KBA12矿用本安型网络摄像仪采用进口摄像器件,具有以太网电口输出和以太网光信号输出的特点,用户可以根据自己的实际情况选择输出方式。该设备具有辅助光源,照度低、清晰度高、传输距离长等优点,适用于含有煤尘、甲烷混合物环境。
型式:矿用本质安全型
标志:Exib I Mb
摄像仪由摄像机、电源/网络隔离板、光电转换板组成。摄像仪工作时,由本安电源向摄像头提供11~16VDC的工作电源,摄像头将监测现场的场景图像通过网络TCP/IP协议输入光电转换器,由光电转换器将TCP/IP协议光信号输出,通过传输介质输送给终端设备使用。
供电电源:
a) 额定工作电压:DC 12V;
b) 工作电流:≤800mA;
3.2 图像质量(在环境照度150Lux下)
a) 水平清晰度:500TVL;
b) 灰度鉴别等级:9级;
摄像仪具有两种信号传输方式,但不同时具备(通过内部插头选择其中一种输出,在环境照
度150~250LuX 下):
① 以太网号接口性能:
a) 接口数量:1路;
b) 传输方式:TCP/IP号传输;
c) 传输速率:100Mbps;
d) 信号工作电压峰峰值:1.5V~5V;
e) 大传输距离:100m
② 以太网百兆光口:
a) 接口数量:2路
b) 接口类型:SC
c) 传输方式: TCP/IP光信号传输,波长为1310nm的单模光纤;
d) 光发射功率:-15dBm~0dBm;
e) 光接收灵敏度:-30dBm;
大传输距离:20km
