机车车辆轮对内距尺厂家

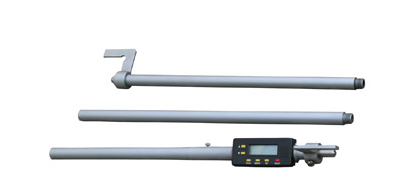

机车车辆轮对内距尺 （数显） 型号:LK18-GF982S-ZD
「简单介绍】

机车车辆轮对内距尺 （数显） 型号:LK18-GF982S-ZD库号：M404729
一、简述
机车车辆轮对内距尺用于测量铁路机车、车辆轮对内侧距离。读数方式分刻线式和电子数显两种。
结构见图1。
二、主要技术参数
型号：GF218、GF218-ZD、GF982S、GF982S-ZD
测量范围：1345～1365mm
分度值：GF218、GF218-ZD：0.1mm
GF982S、GF98
「详细说明】
机车车辆轮对内距尺 （数显） 型号:LK18-GF982S-ZD库号：M404729

一、简述
机车车辆轮对内距尺用于测量铁路机车、车辆轮对内侧距离。读数方式分刻线式和电子数显两种。
结构见图1。
二、主要技术参数
型号：GF218、GF218-ZD、GF982S、GF982S-ZD
测量范围：1345～1365mm
分度值：GF218、GF218-ZD：0.1mm
GF982S、GF982S-ZD ：0.01mm
示值误差：±0.15mm
读数及结构：GF218、GF982S：刻线一体式
GF218-ZD GF982S-ZD ：数显组合式
三、数显读数装置操作键简介
ON/OFF（开关键） 作用：打开或关闭电源
SET（预置键） 作用：将显示数值预先设定在某一值上
▼（数值增大键） 作用：将显示数值增大

▼（数值减小键） 作用：将显示数值减小
AS/INC （相对测量键）作用：设置相对测量功能
mm/in (公英制转换键） 作用：使指示表既可显示公制（毫米）也可显示英制（英寸）
数显轮对内距尺指示表操作键简介见表2。
四、刻线一体式读数式轮对内距尺操作使用方法
1、将内距尺锁紧螺钉松开，使活动测杆处于自由状态。
2、两手握住内距尺，将其放置于两车轮内侧，使两限位钩落在两车轮轮缘zui高部位。在圆周方向内距尺活动测头端，找到zui小的读数，即为轮对内距。
五、数显一体式轮对内距尺操作
机车车辆轮对内距尺 （数显） 型号:LK18-GF982S-ZD库号：M404729
机车车辆轮对内距尺 （数显） 型号:LK18-GF982S-ZD库号：M404729
铁路机车车辆轮对内距尺（刻线一体式）NJ-A 1345-1365mm
经营认证的铁路货车厂修、段修、站修检测量具和国内、国外无损检测仪器、石油仪器、实验室设备、计量器具、五金工具、机电产品、以及世界特殊光源，是时代仪器、德国KD检测仪器、上海浦航石油仪器、成都量具、哈尔滨量具、青具、世达工具、史丹利工具、GE、PHILIPS公司的代理商，经营产品有：铁路货车厂修、段修、站修检测量具、相似粘度计低温浴槽、润滑脂毛细管粘度计试验器、润滑脂和石油脂锥入度试验器、润滑脂滴点试验器、硬度计、粗糙度仪、测厚仪、裂纹测深仪、红外测温仪、紫外辐照计、白光照度计、F.W.BELL高斯计/特斯拉计、磁强计、标准试块、半轴实物试块、提升力试块、磁粉探伤仪、磁粉探伤紫外线荧光灯管、灯泡、磁粉探伤标准试片、梨形测淀管、标准磁粉筛、紫外线防护眼镜、LLJ-4A型车辆车轮四种检查器、轮对内距尺、轮径尺、LM车轮踏面检查样板、70吨级前盖后挡护缘内径检查样板、车轴圆弧样板、轴承标准样环、螺纹环规、螺纹塞规、数显千分尺等，以及成都、哈尔滨、长春、青具刃具系列和世达、史丹利世界工具系列，所经营的产品广泛用于车辆检修、探伤、机械制造、金属加工等领域。

山东振达工矿设备有限公司
振达铁路机车车辆轮对内距尺厂家价格

产品介绍：

是一种用于测量铁路机车车辆轮对内距的表式内距尺，它使测量时测杆的轴线位移，通过齿条、齿轮传动，变为指针的角位移，进行放大。


组成:限位钩、测量表、扳手、隔热手把、尺体、可调测头，并且限位钩、测量表、测头与尺体连为一体，扳手与测量表的测杆铰接，测量表上的测杆穿过限位钩上的通孔。


优点：结构简单，测量准确，分度值由原来的１毫米改为０．１毫米，使其读数清晰、满足了ＪＪＧ２２０－８７《铁路轮对内距尺检定规程》的要求。

产品说明：


轮对内距齿是测量铁路车辆,机车轮对内侧距离的量具.轮对内距齿的测量范围为:1345~1365mm.

使用方法：
?将定位钩放在车轮轮缘上.
?将轮对内距齿的固定测头和活动测头靠在被测车内侧,摆动轮对内矩尺活动测头,寻找读数拐点,即读数小值.当读书为小值时,该读书即为被测轮对内侧距离.
?锁紧定位螺钉,读取数据.


技术参数：


产品名称：铁路机车车辆轮对内距尺


型号规格：LNC

测量范围：1345-1365mm


用途：测量机车轮对内测距离
机车车辆轮对内距尺简易说明书

一、简述
机车车辆轮对内距尺用于测量铁路机车、车辆轮对内侧距离。
二、主要技术参数
主要技术参数见表1 。
测量范围 分度值 示值误差 读数及结构
1370～1390
mm 0.1mm ≤0.15mm 刻线一体式




三、刻线一体式读数式轮对内距尺操作使用方法
1、将内距尺锁紧螺钉松开，使活动测杆处于自由状态。
2、两手握住内距尺，将其放置于两车轮内侧，使两限位钩落在两车轮轮缘高部位。在圆周方向内距尺活动测头端，找到小的读数，即为轮对内距。

四、使用环境
在0～40℃温度、80%以下相对湿度环境条件下使用。
铁路机车车辆轮对内距尺


济南华煤工矿设备有限公司是一家生产厂家，产品质量佳，服务态度好，发货速度快，欢迎你来建立长远的的伙伴关系。


产品说明：
1.适用范围
1.1 轮对内距齿是测量铁路车辆,机车轮对内侧距离的量具.
1.2 轮对内距齿的测量范围为:1345~1365mm.
2.使用方法
2.1将定位钩放在车轮轮缘上.
2.2将轮对内距齿的固定测头和活动测头靠在被测车内侧,摆动轮对内矩尺活动测头,寻找读数拐点,即读数小值.当读书为小值时,该读书即为被测轮对内侧距离.
2.3锁紧定位螺钉,读取数据.
技术参数：
产品名称：铁路机车车辆轮对内距尺
型号规格：LNC
ZLNC（组合式）
测量范围：1345-1365mm
1345-1365mm
用途：测量机车轮对内测距离
测量车辆和轨道车轮对内侧距离

铁路机车车辆轮对内距尺检具的制作方法技术资料下载
本实用新型涉及铁路机车车辆轮对内距尺进行检定技术领域，特别涉及一种铁路机车车辆轮对内距尺检具。背景技术目前对铁路机车车辆轮对内距尺进行检定的检具，是采用调节螺钉与活动测座接触的结构，只有一个检定位置，只适合单一个尺寸的测量，使用不方便。实用新型内容本实用新型的目的就是提供一种用同一检具可以进行多点测量，测量范围在1345-1365mm内使用的铁路机车车辆轮对内距尺检具。本实用新型的解决方案是这样的：一种铁路机车车辆轮对内距尺检具，包括基座、活动测座、调节螺钉、锁紧螺钉、定位块、量杆...
提示：
1、技术是一个研发人员智慧的结晶，在研发的过程中付出了大量的心血，仅供技术学习研究。
2、如您想将该技术商业化，详细技术资料中有研发人员的地址，请您与技术研发人员联系商讨合作事宜。
机车车辆轮对内距尺

报告说明
《机车车辆轮对内距尺项目可行性研究报告》主要从行业市场背景、资源供应、建设规模、工艺路线、设备选型、人力定员、环境影响、资金筹措、财务能力等方面进行充分的论证和可行性研究，从技术、经济、工程等方面进行调查研究和分析比较，并对项目建成以后可能的财务、经济效益及社会环境影响进行预测，从而提出该项目是否值得投资和如何进行建设的咨询意见，为项目决策提供依据的一种综合性的系统分析方法。
《机车车辆轮对内距尺项目可行性研究报告》用于多方面的运用，包括：用于向相关部门申请立项；向金融部门申请的重要依据；向有关主管部门申请专项资金的重要依据；向申请上市的重要依据；向国土部门、开发区、工业园申请用地的重要依据；与项目有关的部门签订合作，协作合同或协议的依据；进口设备和对外谈判的依据；环境部门审查项目对环境影响的依据。
机车车辆轮对内距尺

















































山东泽荣机械设备有限公司




























一、简述
机车车辆轮对内距尺用于测量铁路机车、车辆轮对内侧距离。读数方
式分刻线式和电子数显两种。
结构见图 1。
二、主要技术参数
主要技术参数见表 1。
表 1 .机车车辆轮对内距尺主要技术参数
型号
测量范围
1345～ 1365
mm
分度值
示值误差
读数及结构
刻线一体式
GF218
0.1mm
≤ 0.15mm
0.01mm
GF218-ZD
GF982S
刻线组合式
数显一体式
数显组合式
GF982S-ZD
三、数显读数装置操作键简介
ON/OFF（开关键） 作用：打开或关闭电源
SET（预置键） 作用：将显示数值预先设定在某一值上
▲ （数值增大键） 作用：将显示数值增大▼ （数值减小键） 作
用：将显示数值减小
ABS/INC（相对测量键）作用：设置相对测量功能
mm/in (公英制转换键） 作用：使指示表既可显示公制（毫米）也
可显示英制（英寸）
数显轮对内距尺指示表操作键简介见表 2。
四、刻线一体式读数式轮对内距尺操作使用方法
2



1、将内距尺锁紧螺钉松开，使活动测杆处于自由状态。
2、两手握住内距尺，将其放置于两车轮内侧，使两限位钩落在两车
轮轮缘高部位。在圆周方向内距尺活动测头端，找到小的读数，
即为轮对内距。
五、数显一体式轮对内距尺操作使用方法
１、校准零位：松紧螺钉 (这时活动测头在弹簧作用下伸至长
位置)，打开电源开关 INC (即使之处于 ON位置 )，使用预置数功能。将
显示数字预置到“ 置０数”(“置０数”刻在尺身上)。
２、测量操作：同刻线式轮对内距尺。
３、如每天都要使用，可不关电源，这样可免去“校准零位”操作，
而耗电甚微。
六、组合式轮对内距尺操作使用方法
使用前先将拆成两节放置箱内的内距尺通过螺纹联接为一体（注意：
务必拧紧），其余操作步骤同一体式内距尺。
七、使用环境
在 0～40℃温度、80%以下相对湿度环境条件下使用。
八、检定标准
JJG（铁道）173 -2004《 机车车辆轮对内距尺检定规程 》
