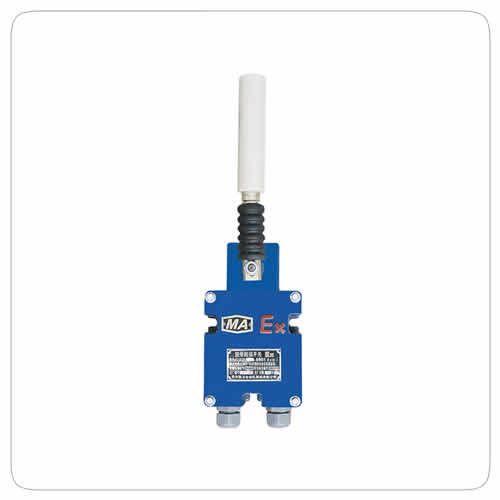

KG1007A系列胶带跑偏开关

KG1007A系列胶带跑偏开关

概述

KG1007A系列胶带跑偏开关为矿用本质安全型电气设备，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适用于煤炭、冶金、化工、粮食、运输等行业以及选煤厂、钢铁厂、热电厂、粮库、港口等地面恶劣环境，用作输送机胶带跑偏检测和保护。

其主要特点为：

a. 体积小、重量轻、密封性能好、维护方便；

b. 触点动作后还留有较大的探杆转动缓冲角，使其本身不易损坏；

c. 探杆具有纵向防冲击性能；

d. 探杆上装有尼龙滚动护套，当探杆和胶带摩擦时起保护作用；

e．采用出线口形式，结构简单、可靠。

2  主要技术指标

    防爆型式：矿用本质安全型EXibI；

    外壳防护等级：IP65

    触点容量： AC380V、DC220V  5A（煤矿井下使用时须和本安电路连接）

    探杆动作转动较大角度：大于70°，双向转动

    触点动作时探杆转动角度：20°±3o（一级）、35°±3o（二级）

    重量：2kg

    引入电缆外径：两个出线口，允许电缆外径为6～12mm。

KG5007A 物料传感器

概述
    KG5007A型速度检测传感器为矿用本质安全型电气设备，适用于煤矿井下有瓦斯、煤尘爆炸危险的环境，也适用于煤炭、冶金、化工、建材、粮食、运输等行业以及选煤厂、钢铁厂、热电厂、粮库、港口等地面恶劣环境。它既可与胶带输送机电气控制装置配套，也可单独使用，作为输送机胶带速度（加速度）检测、低速打滑、断带和超速保护装置。

2  主要技术指标

2.1  电源

    DC 15～18V ，工作电流不大于100mA。煤矿井下使用时，需由本安电源（如KF1006A、

ZBK-D、KJ2019.2等关联设备）供电。

2.2  频率输出：方波，幅度0 ~ +5V

频率f=200V

        其中： f - 输出频率值，单位：Hz

               V - 胶带速度值，单位：m/s

2.3  电流输出

    胶带速度0～Vs，对应电流4～20mA输出(负载电阻≤500Ω)

        其中Vs — 传感器内拨动开关设定的胶带速度额定值

2.4  继电器接点输出：接点容量DC 27V/1A

  a. 运行信号输出：当实际带速V≥0.8Vs时，该接点闭合。

  b. 断带保护输出：当连续4秒实际速度V＜0.3Vs时，该接点闭合。

  c. 打滑保护输出：当连续15秒实际带速0.8Vs＞V＞0.3Vs时，该接点闭合。

2.5  设定的额定带速Vs范围： 0.8～ 6 m/s，分20档

2.6  引入电缆外径：7～12mm

2.7  防爆型式：矿用本质安全型，EXibI

2.8  外壳防护等级：IP65
2.9  重量：10 kg
