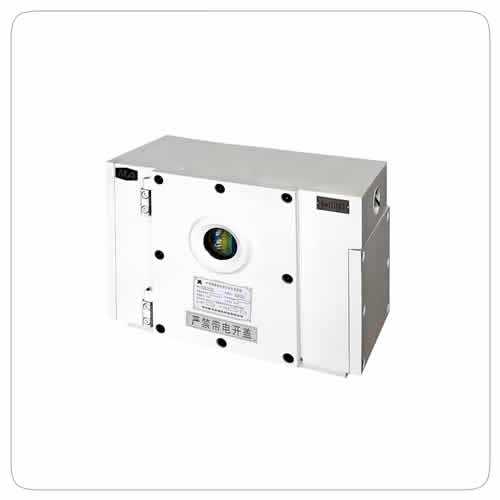

ZBKI-综合保护控制装置

ZBKI-综合保护控制装置

1  ZBK控制装置简介
ZBK I型带式输送机综合保护控制装置（以下简称综控装置）为矿用防爆产品，用于煤矿井下带式输送机的电气控制系统和综合保护，也可用作冶金、化工、建材、电力、交通、粮食等行业恶劣环境中的带式输送机控制装置。

    它具有智能化程度高、使用方便、安装操作简单、易学易用等特点，能适应固定式或可伸缩式输送机软起动、功率平衡、自动张紧等多种复杂控制和综合保护要求。本装置除能实现单机控制外，还可通过数据传输，组网实现大范围内的集中监测控制功能。

2  主要技术参数

2.1  ZBK-K型控制器

2.1.1 工作电压电流：

         DC 5V，不大于750mA；

         DC12V，不大于400mA；

2.1.2 输入信号：

             24路开关量；

             4路频率量；

2.1.3 输出信号：13路开关量，其中无电位接点输出3路

2.1.4 信号制式：

ａ. 开关量输入信号： 无电位接点信号；

ｂ. 频率输入信号：速度频率范围是0～1000Hz，张力及电流频率范围是200～1000Hz。脉宽不小于0.4mS，幅度不小于5V；

    ｃ. 开关量输出信号：电流输出电流3mA时输出电压应不小于6V，无电位接点输出其触点容量阻性DC28V、5A，供本质安全电路；电流输出供ZBK-D型电源变换箱或其它的隔爆兼本质安全设备。

2.1.5 转换误差：

    频率量转换误差不大于±１。

2.1.6显示：

    ａ. 3个八段数码管；

    ｂ. 32只发光二极管。

2.1.7 蜂鸣器示警：故障发生时蜂鸣器示警。

2.1.8 数据传输：

ａ．传输方式：异步方式，符合RS-485标准；

ｂ．传输速率：1200bps；

2.2  ZBK-D型电源变换箱

2.2.1输入电源：

    AC127、220、660V±20%可选，50Hz。

2.2.2输出电源：

本安：DC5V，750mA一组；

DC12V，400mA一组；

DC18V，200mA一组

    非安：DC12V，500mA二组

信号转换：本安转非安接点12路，接点容量阻性AC220V、5A；

               非安转本安接点6路，无电位接点
