山东振达ZHS2640矿用本安型数码照相机

ZHS1790本安型数码照相机

ZHS1790本安型数码照相机主要用于煤矿灾害事故勘查取证和日常地质编录，也可用于井下和地面影像拍摄，仪器便于携带，能提供高分辨率的数码照片。

主要技术指标：
防爆标志：Exib I ；
Canon 自动对焦/自动单镜头反光式数码相机；
记录介质：4GB SD存储卡；
图像感应器：高灵敏度、高分辨率、大型单片式CMOS；
有效像素：≥ 1790万像素；
液晶监视器：3.0英寸TFT彩色液晶；

1  概述

1.1 产品特点

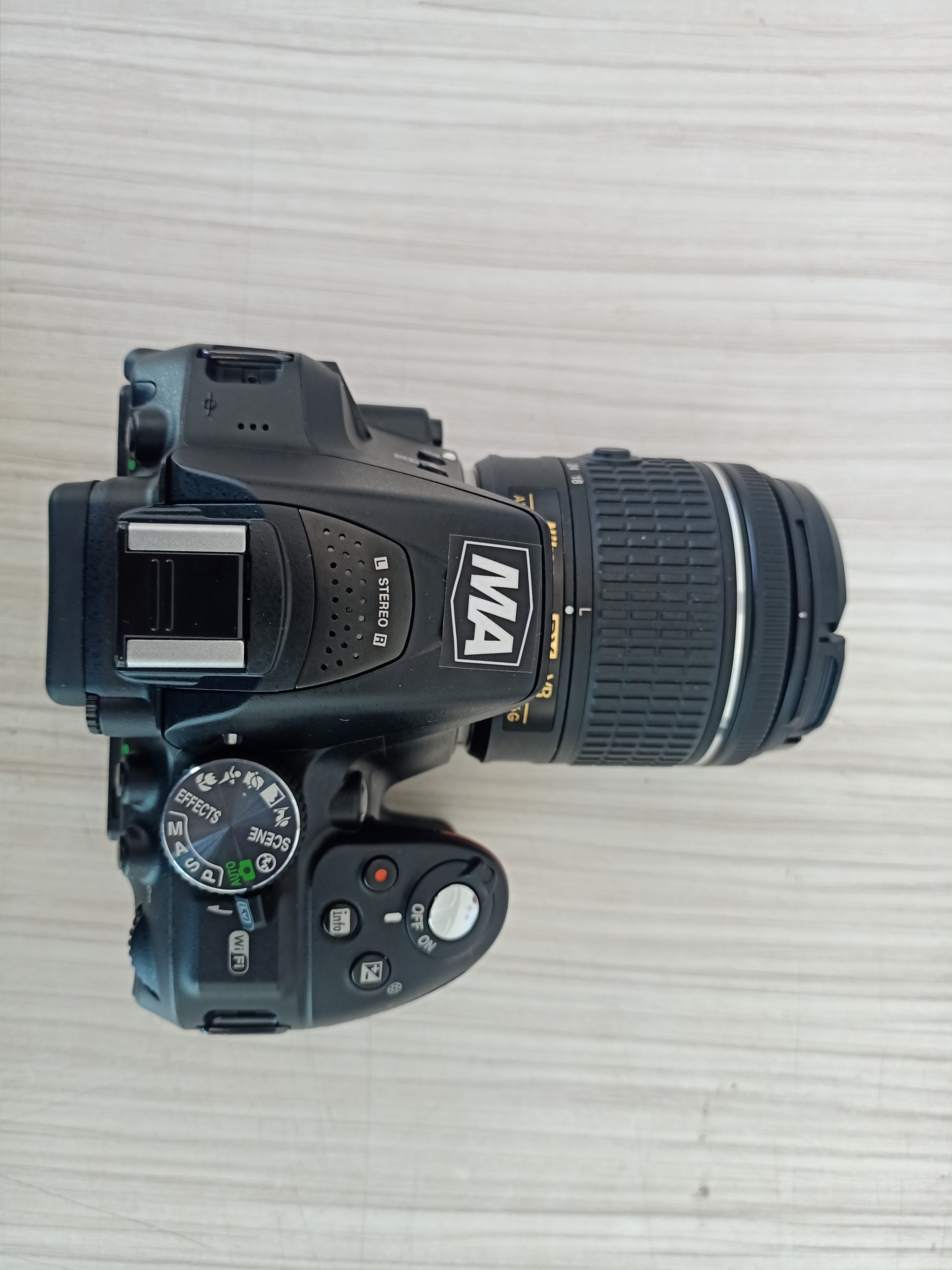

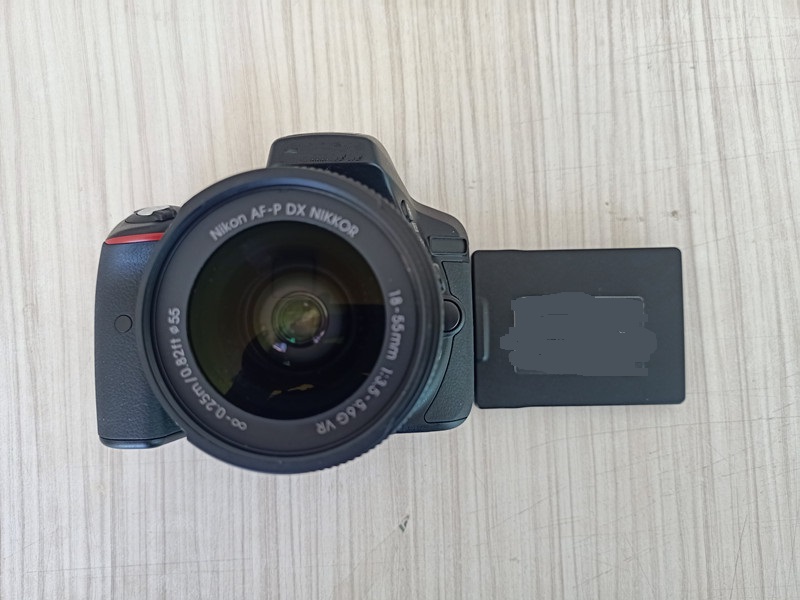

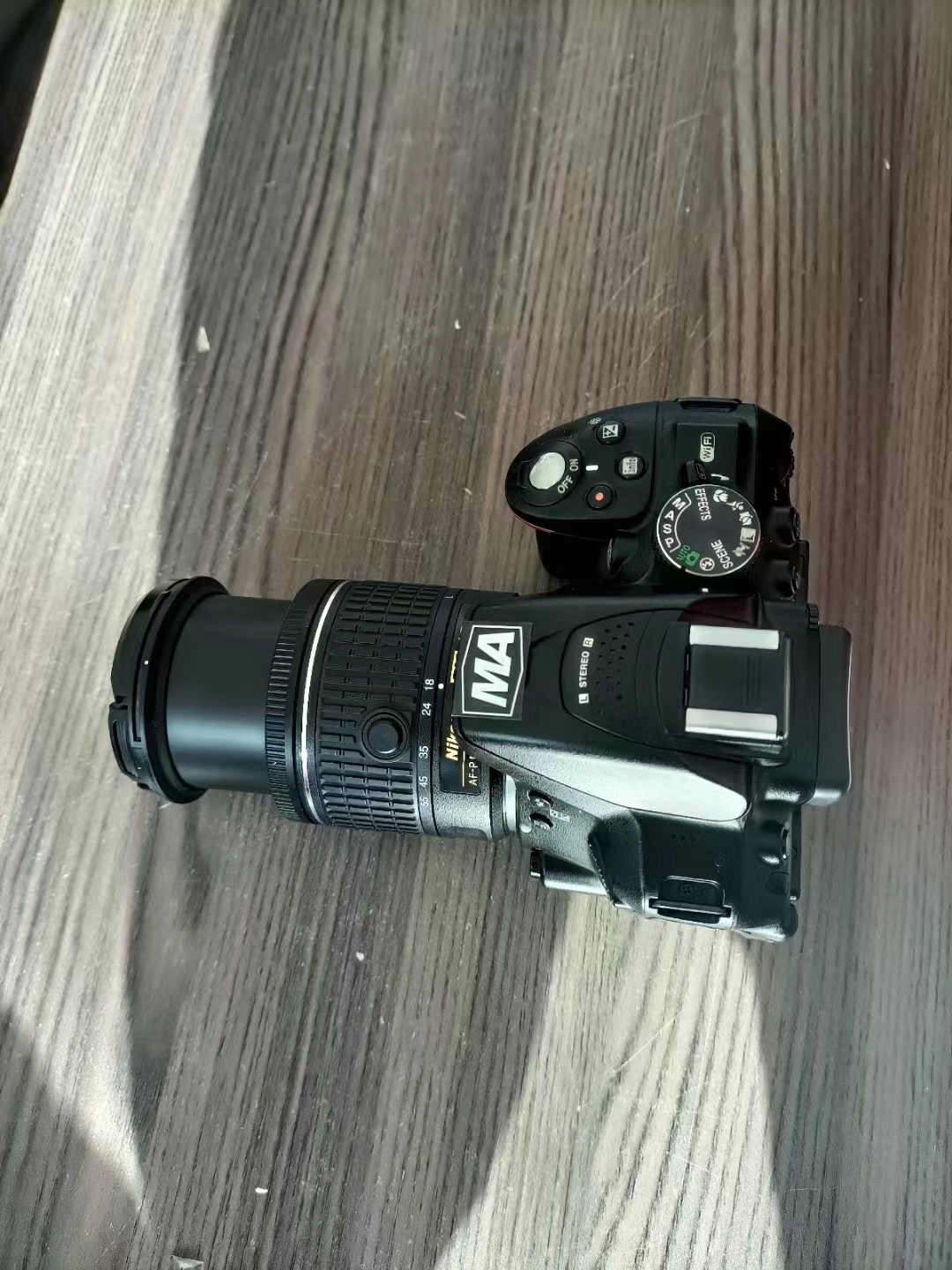

ZHS2640矿用本安型数码照相机，可进行煤矿灾害事故勘查取证，井下摄录生产情况、机电设备运行状态、底板支护情况和地质特征等，能提供较清晰的数码图片。

1.2 主要用途及适用范围
    ZHS2640矿用本安型数码照相机，主要用于煤矿灾害事故勘查取证和日常地质编录，也用于危险场所和地面影像拍摄。

2 防爆标志和型号及含义

2.1 照相机的防爆型式

矿用本质型，防爆标志:Ex ib I Mb；

化工防爆标志：Ex ib IIB T4 GB ；

2.2 型号命名规则

产品型号及含义：按MT/T 154.10-1996的规定，照相机型号命名及含义如下：

    Z    H    S    2640

                                型号定义

                                数码

                                本安型

                                照相机

2.3 外形尺寸、重量及外壳材质

a) 外形尺寸：205×130×100mm

b) 重量：500g

c) 外壳材质：外壳采用ABS工程塑料。

3技术要求

3.1一般要求

照相机应符合本标准要求，并按规定的程序和的检验部门审批的图样和技术文件制造。

3.2环境条件

3.2.1照相机在下列条件中应能正常工作

环境温度：0℃～40℃；




湿度：≤98%；







大气压力：80kPa～110kPa；




具有甲烷、煤尘爆炸性混合物的煤矿井下。

3.2.2照相机应能承受的恶劣的贮运条件为

高温：＋60℃；




低温：-40℃；




湿度：≤95%（+25℃）；




振动：50m/s²；




冲击：500m/s²。

外观要求

3.3.1照相机的显示窗应透光良好，符号均应清晰完好；

3.3.2照相机的表面，镀层或涂层均匀、牢固、颜色一致，不应有气泡、裂痕、明显剥落和斑点；

3.3.3照相机应结构合理、不同功能的指示灯应清晰，说明功能的符号文字应清晰端正；

3.3.4照相机外壳、接插件和零件应采取防腐措施，涂层、镀层应均匀、牢固、颜色一致；印制电路板应至少涂覆两次三防（防腐、防霉、防潮）漆。

3.4 结构要求

3.4.1 金属零部件进行防锈、防蚀处理。

3.4.2 紧固件有防止自动松脱的措施。

3.4.3 照相机的各开关按键应操作灵活，零部件应紧固无松动，接插的活动部件应插接自如。

3.4.4 照相机接插零件应无松动，脱落现象；外壳、接插件和金属部件应采取防腐措施；标志标识和铭牌应清晰、牢固。
