山东振达JQL-10/6000矿用气动链条锯

JQL-10/6000矿用气动链条锯货号s1702

JQL-10/6000矿用气动链条锯 ，是我公司经过多年的探索，

开发出的较新切割与开槽工具。
    矿用气动链条锯由进口金刚石链条锯头、液压胶管总成、

自加压冷却水箱三大部分组成，
液压胶管总成将气源和金刚石链条锯连接起来，气源提供的

气压驱动金刚石链条锯高速运转，进行切割。工作时，冷却水

通过链板中间的孔流向切割部位，起到冷却和降尘的作用。
    气动金刚石链条锯可用于岩石、矿山开采，用于密闭墙

的砌筑，也可用于救援时的混凝土与岩石破拆。
   气动金刚石链条锯所需要的气源可以是通风管道或空气

压缩机（链条锯接受的压力为5-7公斤）。
主要用途
    切割岩石、混凝土、钢筋混凝土、管道、砖石、石头和其它石材；
    开槽，用于密闭墙的砌筑；
适用场所
密闭墙开槽、拆除、切割等地面安全场所。
产品特点
唯一的气动型金刚石链条锯；
切割速度快，转速达到6000 r/min；
相对于液压链条锯，可远距离操作，较大达到200米，液压链条锯

连接的液压油管不能超过20米；
因为是低压驱动（气源压力小于7公斤），所以相对于液压链条锯，

不存在漏油等问题；
重量轻便，单人即可操作。
 金刚石链条锯锯头
主要有主机、链板、金刚石锯条、行走导板、开关、冷却水管接口、

空气管接口等组成。

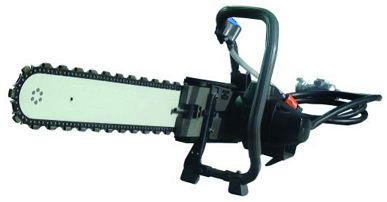

图1进口链条锯锯头

1—液压胶管总成 2—冷去水管接口3—主机 4—行走导板 5—链板 6—开关

7—金刚石锯条锯

 技术参数

*额定主轴转速：≥6000 r/min

*机重（不含液压胶管总成）：≤10 kg

*动力源：压缩空气

*切割性能 S 切割截面积为200mm×100mm,长度为500mm、

强度等级为C40的混凝土砖，切断时间不应大于40s

*锯板较大长度 cm ≥43

*较大可切割深度 cm ≥40

额定压力：≤0.7 MPa

额定流量：≤1000 L/min

冲洗水压力：0.2-0.56 MPa

噪声：≤120 dB(A)

适用岩石硬度：≤8 F

连接气管较大长度：200米

设备配置

进口金刚石锯头 1套

锯板 1片

气管20米

自加压冷却水箱

切割岩石进口金刚石锯条2条

切割松散材质进口金刚石锯条2条

专用设备箱1套

常见问题

Q:目前已经有液压金刚石链条锯，为何还推出气动金刚石链条锯？

A: 液压金刚石链条锯存在笨重，难以长距离操作、

若不能解决密封的问题，还有时漏油，但气动金刚石链条锯

就不存在这些问题，它仅10公斤的重量，单人就可操作，

距离气源可达到200米。

Q:气动金刚石链条锯的动力是什么？井下如何解决？

A:：压缩空气。

1、通风管道提供压缩空气

2、若就近没有通风管道，配备空气压缩机也可以。
