矿用隔爆型可逆真空电磁启动器



矿用隔爆型

一、用途及使用范围

QBZ-SF(可逆)

1、概述：

      QBZ系列矿用隔爆型交流真空电磁起动器（以下简称起动器），适用于煤矿

井下或周围空气中含有爆炸性气体（甲烷）工矿企业中，主要用作直接控制频率

50Hz，额定电压1140/660V，额定电流在30-200A范围内的三相鼠笼式感应电动机

的起动和停止，并可在停止时进行换向。

   具有欠压、过压、短路、过载、断相、漏电闭锁、等保护功能，同时还具有故障记忆、自检试验等多种扩展功能。

2、使用条件：

A、海拔高度不过2000米；                B、运行环境温度-5～+40℃；

C、周围空气相对湿度不大于95%（+25℃）；  D、在有甲烷爆炸性混合物矿井中；

E、与垂直面的安装倾斜度不过15°；        F、在无显着摇动和冲击振动的地方；

G、在无明显破坏绝缘的气体或蒸气的环境中； H、能防止滴水的地方；

I、污染等级：3级；                        J、安装类别：Ⅲ。

四、执行标准：

MT111-2011

GB3836.1-2010 爆炸性环境 1部分：设备 通用要求

GB3836.2-2010 爆炸性环境 2部分：由隔爆外壳“d” 保护的设备

五、技术参数

1、 起动器主要技术参数见表2

表2

型  号	额定电压 （V）	额定电流 （A）	当n×cosφ=0.75时，所能 控制鼠笼电动机功率（KW）		重量 （kg）
			1140（V）	660V）
QBZ-30/1140（660） QBZ-60/1140（660）	1140/660	80	110	65	125
					130
QBZ-80/1140（660） QBZ-120/1140（660）	1140/660	120	170	100	125
					130
QBZ-200/1140（660）	1140/660	200	270	170	130
QBZ-120/1140（660N	1140/660	120	170	100	135
QBZ-80/660(1140)N	1140/660	80	110	65

 矿用隔爆型可逆真空电磁启动器

  1、起动器由坐在撬形底架上的方形隔爆外壳和芯架两个主要部分组成。

外壳又分成接线腔和主腔两个独立的隔爆部分。除隔离换向开关，航空插件等电气元件安装在壳体上以外，为了维护方便，其他电气元件都安置在式芯架上。

      起动器前门为平面止口式，可用凸轮手把机械灵活提起，使之移出止口限位范围，

并可围绕壳体左侧的铰链转动至打开的位置。前门与隔离换向开关设有可靠的联

锁装置，只有按下机壳右侧的停止按钮顶杆，转动隔离向开关至停止位置，用螺丝刀

将联锁杆旋向后方，至脱离前门后，才能提动前门左侧的凸轮手把机构，将前门

打开，前门关合方法与打开的程序相反。

2、操作指南

1）上电显示

	Ia=0000A Ib=0000A		Ic=0000A U=0000V		R=999.9K f=*** Hz









注：R：999.9K表示闭锁电阻无限大        U代表当前系统电压。

复位后进入循环翻转显示测量值界面

六、工作原理

矿用隔爆型可逆真空电磁启动器

l、QBZ系列

①先将DH型隔离开关扳至主回路接通位置，(向前或向后扳过45 均可选择正反

转方向)，电源变压器有交流36V输出。在主回路负荷侧所带设备及线路电阻大于漏

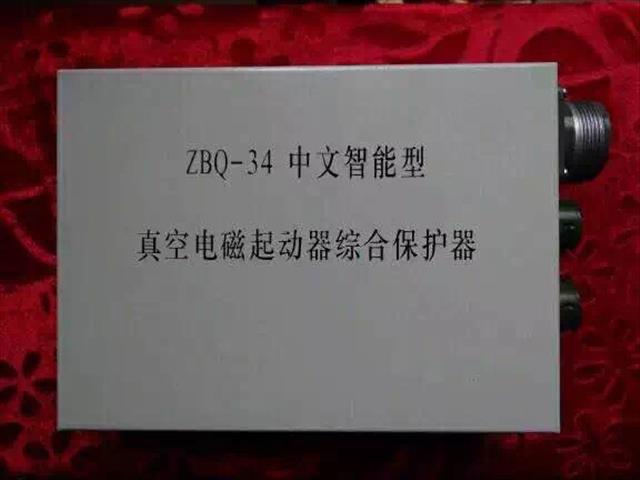

电闭锁值时，智能综合保护器常开接点3、4闭合，为控制电路供电作好准备，否则

闭锁；②按下起动按钮，其线圈得到由二极管全波整流后直流电，主触头CKJ闭合

接通主回路，辅助接点CKJl闭合实现自保；CKJ3接点打开，线圈线组全部投入，接

触器进入维持工作状态。CKJ2断开(在主电路绝缘电阻值大于闭锁值时)电机投入运行。

③按下停止按钮，使接触器线圈CKJ失电，其主触头断开，电动机停止运转，CKJ2

闭合，漏电闭锁检查投入，为下次起动作好准备。④运转过程中，若起动器负荷侧

发生过载、断相、短路，综保的执行继电器3、4接点断开，控制回路断电，电机停

止，从而起到保护作用。

    2、QBZN系列

①先将隔离开关HD扳至主回路接通位置(向前或向后45 均可)，电源变压器TC

有交流36V输出，在主回路负荷侧所带设备及线路绝缘电阻大于漏电闭锁值时，综合

保护器常开接点3、4闭合，为控制线路供电作好准备，否则闭锁。②按下远控正转

起动按钮QAI、CKJI线圈得电，其主触头CKJI闭合接通主问路，其辅助接点CKJI-1

打开CKJ2反转吸合线圈回路进行了电气联锁，CKJI-2闭合自保CKJI-3吸合后电源

电压降至60％额定值时，接触器仍能可靠吸合；当电源电压升高至110％额定值

时，真空接触器的吸力线圈不会烧坏，仍能长期可靠工作。线围绕组全部投入时，

接触器进入维持工作状态。CKJI-4断开，在主电路绝缘电阻值大于闭锁值时，电机

投入运行。③按下远控停止按钮TAl或隔爆外壳身上的停止按钮TA，均可使接触器

线圈CKJl失电。CKJI主触头断开，电机停止运转，CKJI-4闭合，漏电闭锁检测投

入，为下次起动作好准备。④运转过程中，若起动器负荷侧发生过载、断相、短路、

则JDB电机综保的执行断电器3、4接点打开，控制回路断电而起到了保护作用。⑤反

转运转时按下远控反转起动按钮QAZ、CKJZ线圈得电，动作原理同上。

3、本起动器内真空接触器采用直流吸合线圈，能保证在电动机起动瞬时出现的

电压大幅度下降状态下可靠吸合，在电源电压下降至75％额定值时，真空接触器能可

靠吸合；

八、安装及操作

1、起动器安装前，应在地面仔细检查外壳是否损坏，连接螺丝是否松动，电气

元件是否损坏或松动。发现问题应及时消除，并检查是否有出厂证明书、煤矿安全标

志、防爆合格证，否则不准使用。

2、安装前，必须检查起动器的技术数据(电压、电流等)是否与电动机相符，并

根据电动机的额定电流，将保护器的动作电流进行调整。

3、安装前必须在地面对所有操作方式进行试运转。

4、起动器在装卸及搬运过程中，必须轻拿轻放，避免强烈震动，严禁翻滚。

5、为了可靠地进行工作，起动器应垂直安装，允许倾斜不大于15 ，安装在无积

水、淋水的地方。

6、安装好后，对主要部位再进行一次检查：(1)用手关合接触器数次，有无卡住

现象；(2)进出线电缆连接是否牢固和符合要求；(3)凡接线装置未使用的孔，应当用

压盘、钢质挡板、橡胶垫圈进行可靠密封；(4)起动器上的各处螺钉和弹簧垫圈是否

齐全紧固，各隔爆面的结合面除上盖与接线箱不大于0.25mm外，其它各处间隙应不

大于0.3mm。

7、经检验正常，可以将隔离换向开关闭合，按下起动按钮，电动机运转正常后

即可进行工作。

九、维护、修理与故障排除

矿用隔爆型可逆真空电磁启动器

1、应定期消除在起动器各处的污垢、锈斑、并在隔爆面及磁路系统接触而涂一

层防锈油脂。

2、日常进行周期性的检查：起动器的外壳有无损坏，电缆在出线装置是否牢固，

接线装置是否完整、可靠。

3、定期检查起动器的按钮是否灵活可靠，动、静触头接

触足否良好，真空接触器是否正常。

4、每隔半年进行一次真空接触器灭弧室真空度

测试，日前采用耐压法，当触头断开时，在触头的二端用交流工频8KV进行耐压试验，

经试验无击穿现象就认为真空度良好，可以继续使用，若有击穿现象就不能继续使用，

应调换真空灭弧室。

5、每隔半年进行一次过电压保护装置(电容器，电阻值)的测定。

11、井下严禁带电开盖！

11、维护、修理时严禁损伤隔爆面！

矿用隔爆型可逆真空电磁启动器价格低廉，质量保证，欢迎来电咨询！
