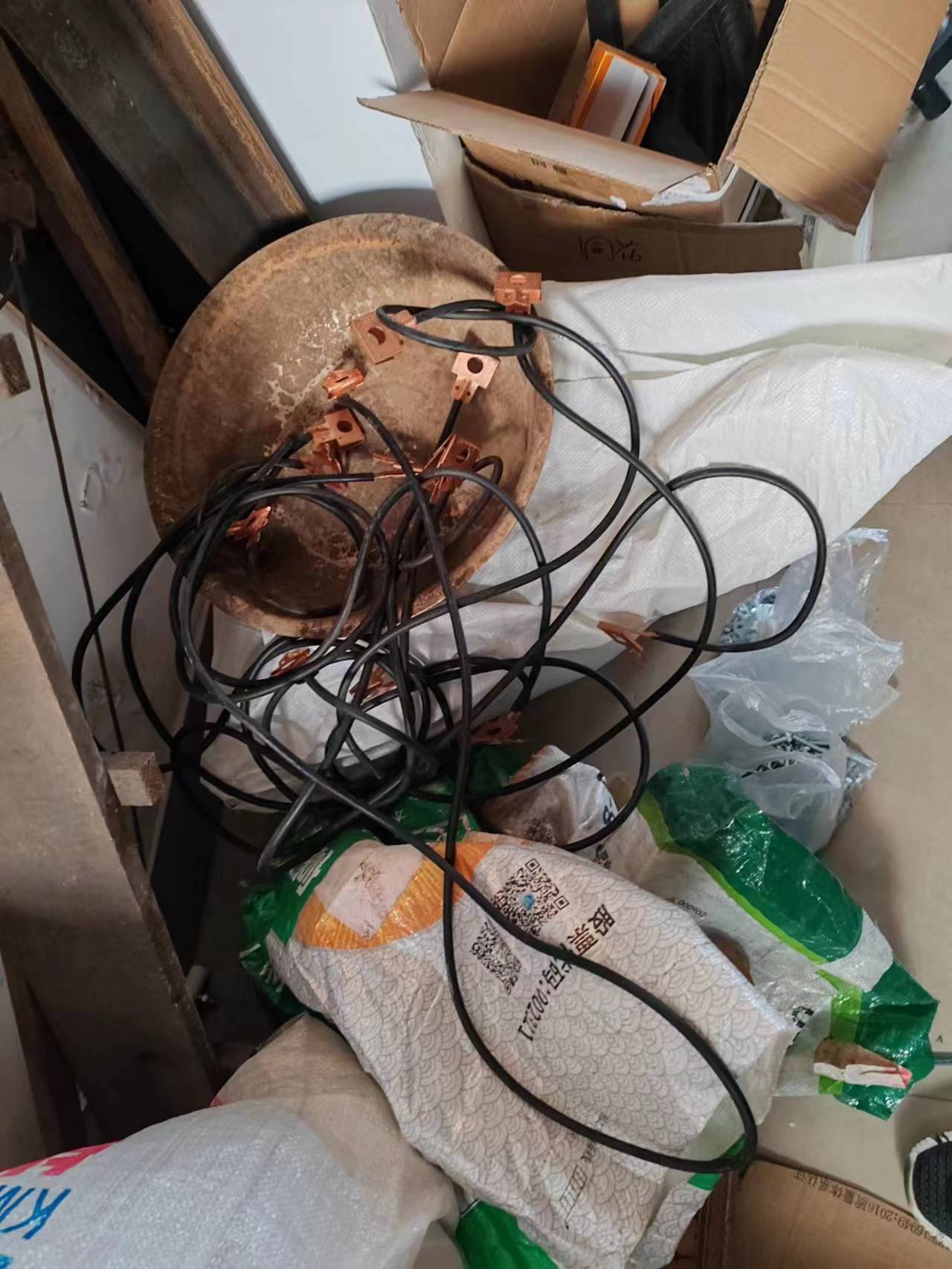

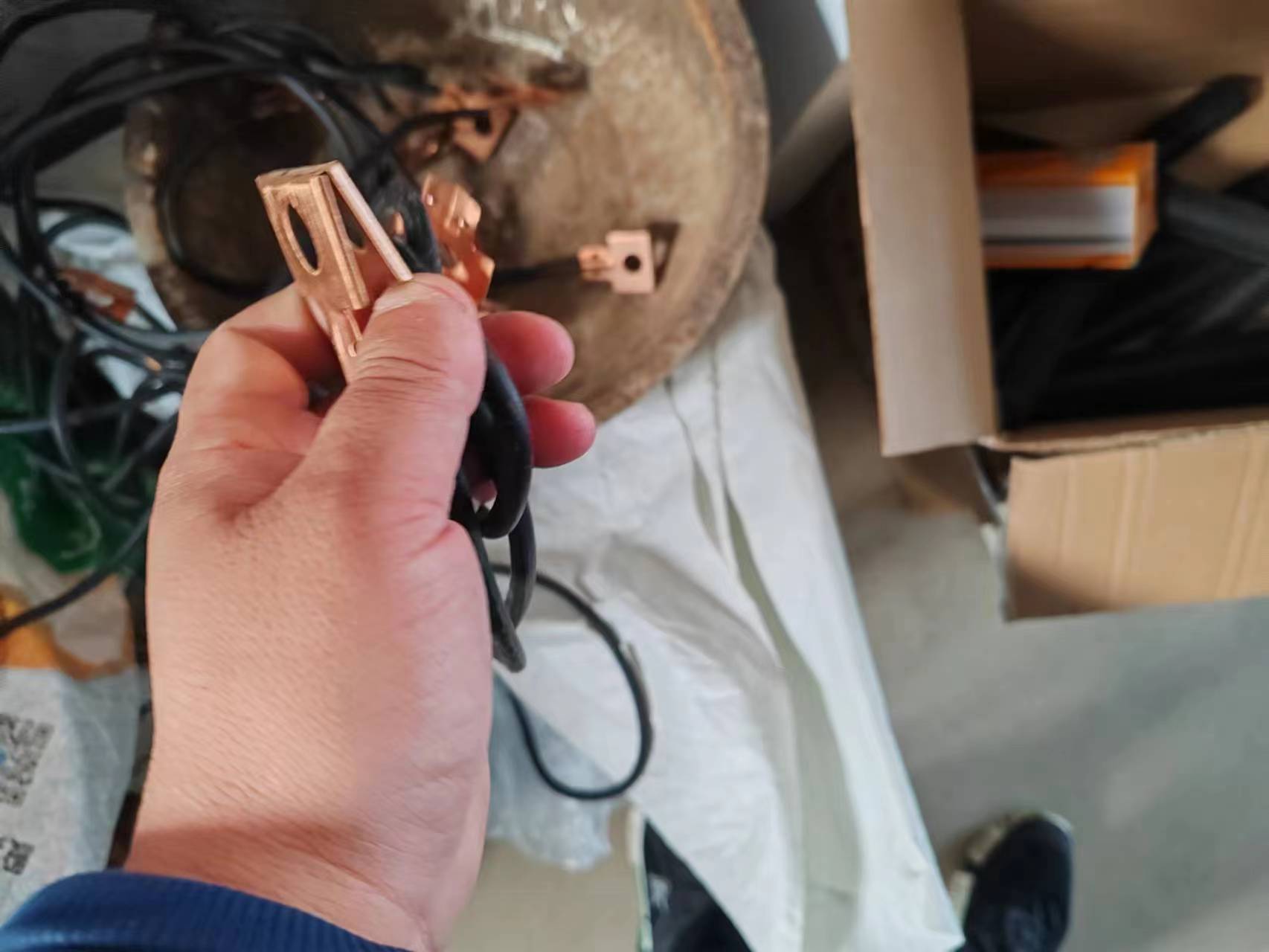

铁路专用短路铜线；轨道电路短路铜线

铁路专用短路铜线；轨道电路短路铜线

铁路专用电路短路铜线是铁路施工，自动闭塞区段防止事故发生的主要用

具之一

短路铜线使用方法：
1、 取出短路铜线，确认铜线有无断损、与铁夹子接触是否良好（如果是磁铁式短路铜线要注意与轨面接触点压力是否满足）。必须要明确本机车上短路铜线的存放位置。
2、 在来车方向，两铁夹子（吸铁）分别夹（吸）于轨面，短接轨道电路,且要避开调谐区。注意是否夹（吸）好，与钢轨间不得有异物，（如运行中机车撒沙留下的薄沙层等）。要放在轨面光亮、无锈蚀的地方，必要时可用平锉去锈。
3、 常用短路铜线防护的三种情况：
（1）运行中发现邻线有影响行车的障碍物时，如大树、煤块、滑坡等；
（2）单机起非常后不能移动时（由于机车踏面与轨面被沙层隔开）；
（3）全长小于29m的单机被迫停在调谐区内不能移动时。
