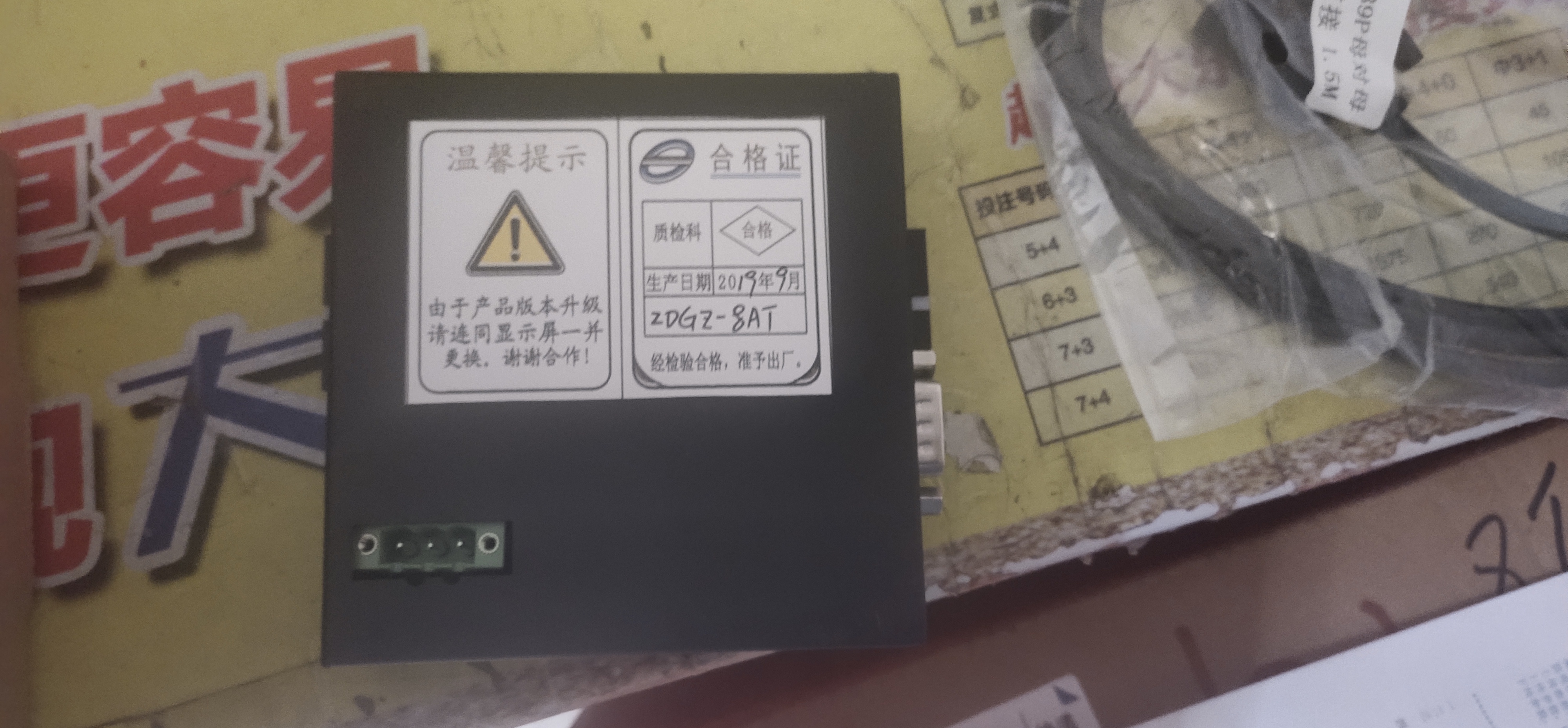

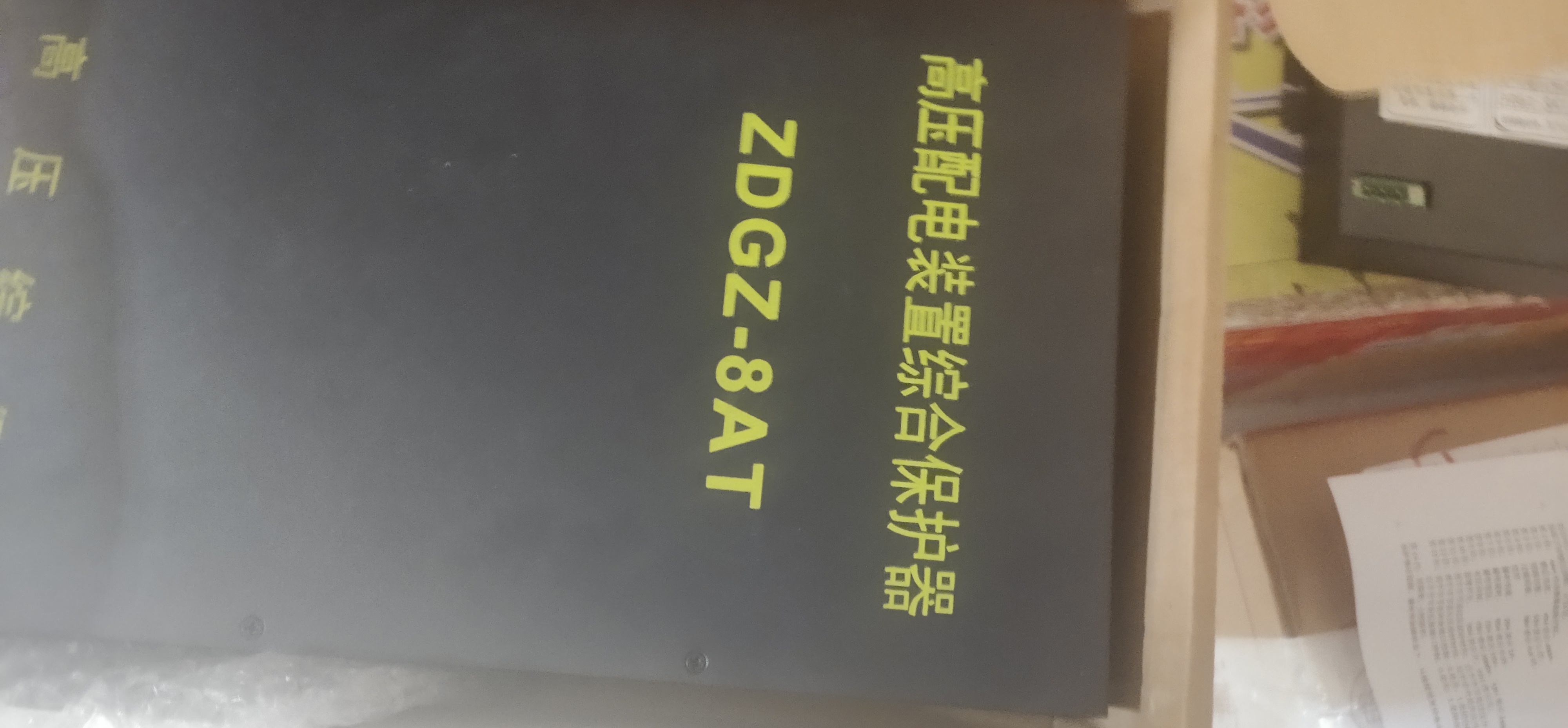

zdgz-8at高压配电装置保护器

保护器

电机保护器

电机保护器的作用是给电机全面的保护，在电机出现过载、缺相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。

中文名 电机保护器 作    用 给电机全面的保护 性    质 报警或保护的装置 分    类 双金属型和热敏电阻+电子模块型

简介编辑

电机保护器的用于给电机全面的保护，在电机出现过载、缺相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、轴承磨损、定转子偏心时，予以报警或保护的装置。国内外广泛使用的压缩机电机保护器有大两类：双金属型和热敏电阻+电子模块型。它们的结构不同，作用也不同。

选型编辑

市场上电机保护产品未有统一标准，型号规格五花八门。制造厂商为了满足用户不同的使用需求派生出很多的系列产品，种类繁多，给广大用户选型带来诸多不便；用户在选型时应充分考虑电机保护实际需求，合理选择保护功能和保护方式，才能达到良好的保护效果，达到提高设备运行可靠性，减少非计划停车，减少事故损失的目的。

(一）与选型有关的条件

1、电机参数：要先了解电机的规格型号、功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等级等。这些内容基本能给用户正确选择保护器提供了参考依据。

2、环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。

3、电机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。

4、控制方式：控制模式有手动、自动、就地控制、远程控制、单机独立运行、生产线集中控制等情况。启动方式有直接、降压、星角、频敏变阻器、变频器、软起动等。

5、其他方面：用户对现场生产监护管理情况，非正常性的停机对生产影响的严重程度等。

与保护器的选用相关的因素还有很多，如安装位置、电源情况、配电系统情况等；还要考虑是对新购电机配置保护，还是对电机保护升级，还是对事故电机保护的完善等；还要考虑电机保护方式改变的难度和对生产影响程度；需根据现场实际工作条件综合考虑保护器的选型和调整。

（二）电机保护器的常见类型

1、热继电器：普通小容量交流电机，工作条件良好，不存在频繁启动等恶劣工况的场合；由于精度较差，可靠性不能保，不推荐使用。

2、电子型：检测三相电流值，整定电流值采用电位器或拔码开关，电路一般采用模拟式，采用反时限或定时限工作特性。保护功能包括过载、缺相、堵转等，故障类型采用指示灯显示，运行电量采用数码管显示。

3、智能型：检测三相电流值，保护器使用单片机，实现电机智能化综合保护，集保护、测量、通讯、显示为一体。整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电机具体情况在现场对各种参数修正设定；采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对较高，用于较重要场合；高压电机保护均采用智能型保护装置。

4、热保护型：在电机中埋入热元件，根据电动机绕组的温度进行保护，保护效果好；但电机容量较大时，需与电流监测型配合使用，避免电机堵转时温度急剧上升时，由于测温元件的滞后性，导致电机绕组受损。

5、磁场温度检测型：在电机中埋入磁场检测线圈和测温元件，根据电机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电机内部安装磁场检测线圈和温度传感器。

(三) 保护器类型在电动机工作条件下的选择

1、对于工作条件要求不高、操作控制简单，停机对生产影响不大的单机独立运行电机，可选用普通型保护器，因普通型保护器结构简单，在现场安装接线、替换方便，操作简单，具有性价比高等特点。

2、对于工作条件恶劣，对可靠性要求高，特别是涉及自动化生产线的电动机，应选用中高档、功能较全的智能型保护器。

3、对于防爆电机，由于轴承磨损造成偏心，可能导致防爆间隙处摩擦出现高温，产生爆炸危险，应选择磨损状态监测功能。对于大容量高压潜水泵等特殊设备，由于检查维护困难，也应选择磨损状态监测功能，同时监测轴承的温度，避免发生扫膛事故造成重大经济损失。

4、应用于有防爆要求场所的保护器，要根据应用现场的具体要求，选用相应的防爆型保护器，避免安全事故发生。
