BHG6系列矿用隔爆型高压电缆接线盒

1 概述

1.1 产品特点

BHG6系列矿用隔爆型高压电缆接线盒（以下简称接线盒）主要由隔爆外壳（壳体、盖）、绝缘接线座、电缆引入装置及内外接地装置等组成；

隔爆外壳采用Q235A钢板，用二氧化碳气体保护焊自动焊接而成，焊缝平整饱满，上盖采用螺栓压接形式，两侧为电源引线端；

壳体内设有三个主接线端子，接线柱上有压板将电缆头压紧，接触电阻小，稳定可靠；

采用高压电瓷作为主接线端子，其采用高纯陶土压制、烧结、上釉而成，具有优良的电气绝缘性能。

1.2 主要用途及适用范围

该产品是在公司LBG6系列接线盒的基础上，潜心研发的第二代产品，适用于含有甲烷或煤尘爆炸危险的煤矿井下，在交流50Hz、电压至10kV的供电网络中，供信号、照明、动力设备供电电缆的连接和分支之用。

1.3 使用条件

接线盒在下列条件下能正常工作：

a) 环境气压：86kPa～110kPa；

b) 环境温度-20℃～+40℃；

c) 空气相对湿度不大于95%(+25℃时)；

d) 具有甲烷爆炸性气体混合物的煤矿井下；

e) 无显着摇动和剧烈冲击振动的环境；

f) 在无破坏绝缘的气体或蒸汽的环境中；

g) 能防止滴水的地方；

h) 污染等级：3级；

i) 安装类别：Ⅲ。

1.4 执行标准

GB3836.1-2010     爆炸性环境 第1部分：设备  通用要求

GB3836.2-2010     爆炸性环境 第2部分：由隔爆外壳“d”保护的设备

GB3836.3-2010     爆炸性环境 第3部分：由增安型“e”保护的设备

MT/T1100-2009     煤矿用隔爆型高压电缆接线盒

Q/SZ821-2013      矿用隔爆型高压电缆接线盒

1.5 产品型式

接线盒的防爆型式为矿用隔爆型，防爆标志为“ExdIMb”。

1.6 型号含义

矿用隔爆型高压电缆接线盒

B  H  G  6 － □ / □－□ G

2 技术特征

2.1 主要技术参数见表1

表1

2.2 接线盒能承受表2规定的额定短时耐受电流和额定峰值耐受电流试验，额定短路持续时间为2s。

表2

3 结构特征

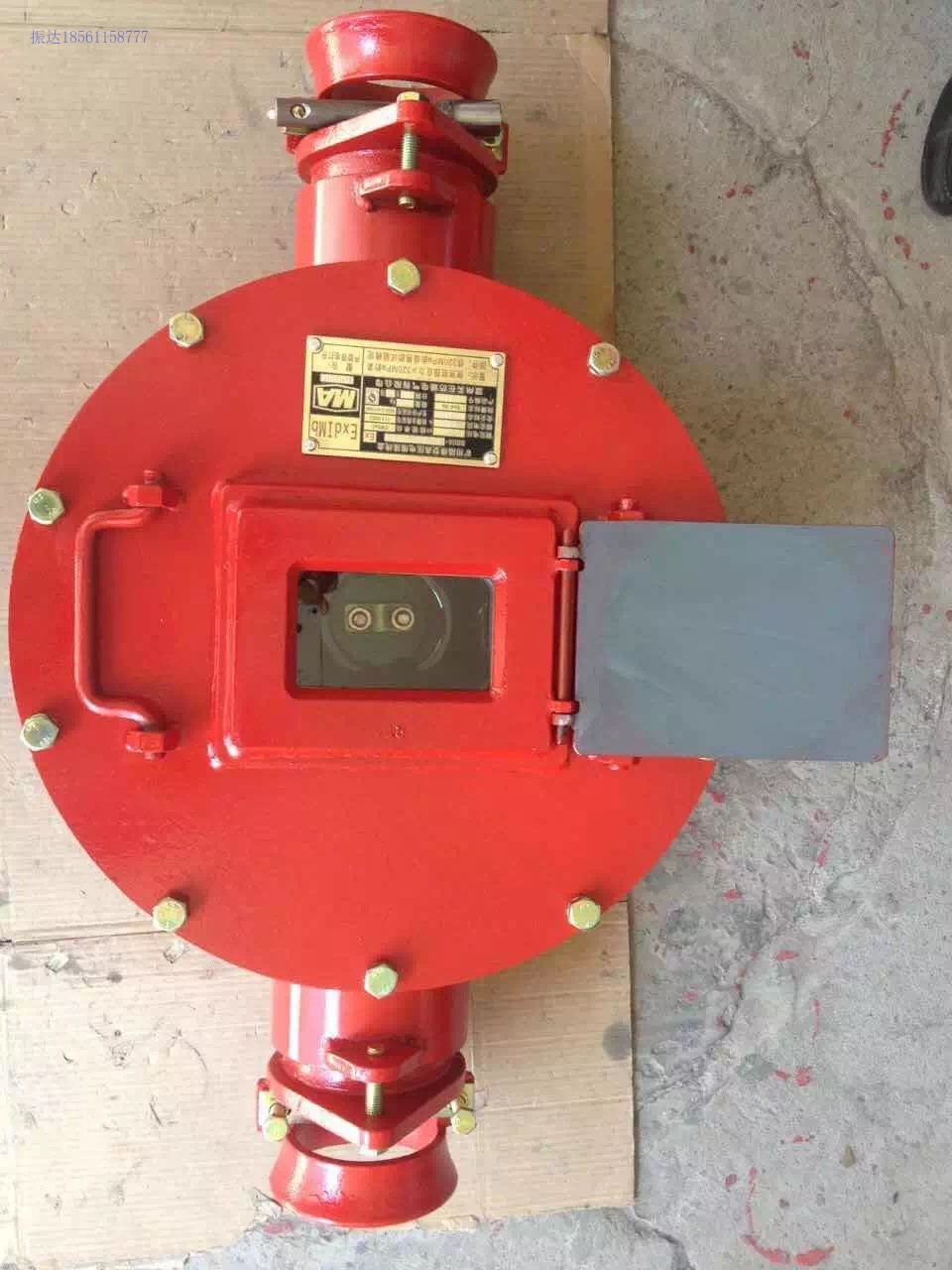

接线盒呈圆筒型，采用上下开盖形式。主要由上盖（含标牌、提手）、壳腔、高压陶瓷接线柱、辅助接线端子、内外接地装置、电缆引入装置等部分组成。接线盒外表喷涂红色磁漆，整体简洁美观（接线盒的外形图见图1）。
