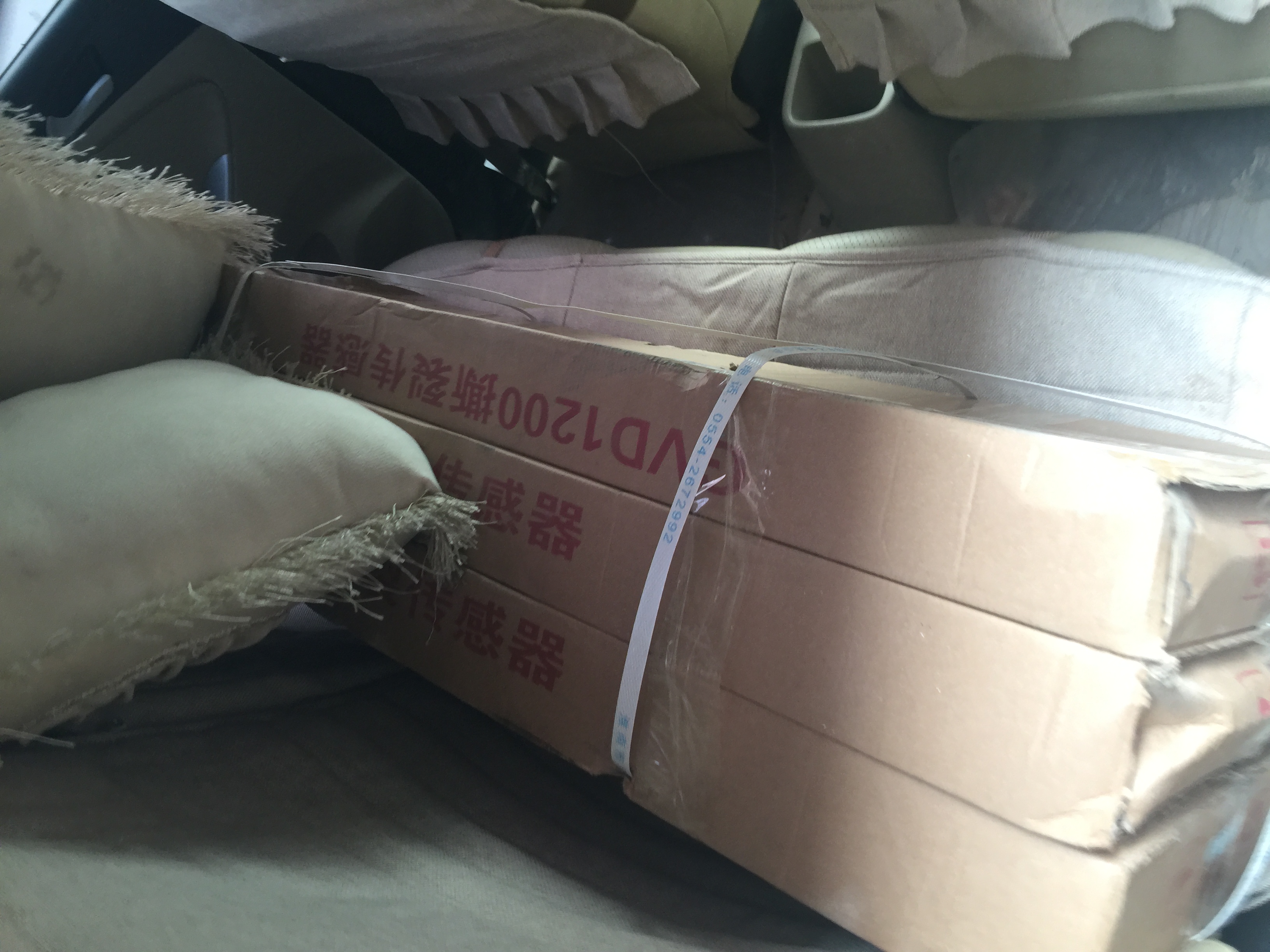

GVD1200撕裂传感器
GVD1200撕裂传感器的工作原理：
GVD1200撕裂传感器（原型号KGV-1型）为本质安全型,采用压敏式原理,当皮带纵向撕裂,有1200克物料漏在100Cm²面积上时,KHP159-Z带式输送机综合保护装置主机切断皮带机电源,实现撕带保护。防止事故扩大。传感器总面积3000cm²。
工作原理：
将撕裂传感器两根引出线接入KHP-Z型主机,正常时,传感器处于断开状态,输出高电平。若皮带撕裂,有物料（煤）约1200g落入传感器上,导点橡胶使键盘两根引线短路,输出低电平,撕裂指示灯亮,主机执行继电器释放,实现撕裂保护,同时发出语言报警信号。
调试：
将撕裂传感器安装于皮带下方,两根引出线分别接至KHP-Z带式输送机综合保护装置主机的“接地”和“撕带”接口上,皮带机正常运转时,用手轻轻压按撕裂传感器传感面 ,皮带机应停机,监控仪主机面板上的“撕带”指示灯亮,同时应发出响亮的“撕带”语言报警声.
GVD1200撕裂传感器的主要性能参数：
1接点容量：12V/0.2A。
2接点接触电阻≤0.1Ω,振动、冲击后≤0.2Ω。
3 动作值 压敏式撕裂传感器的面积3000cm2,其上100cm2处落入1200g物料时,传感器动作输出0V。
4 动作值允许误差范围
压敏式撕裂传感器动作误差±10％两输出端子应接通 ,接通电阻＜0.2Ω
5 输出信号为开关量
6 防爆型式：矿用本质安全型,标志ExibI。
7 规格型式：压敏式传感器
8 输出方式：无源型,开关量。
9 外形尺寸：1200mm×300mm×30mm,质量：5kg
皮带纵向撕裂保护装置的作用原理是：
利用电磁感应原理，接收器通过传感线圈接收发生器产生的电磁脉冲信号，当输送带发生纵向撕裂时，传感线圈被切断，接收器将接收不到电磁脉冲信号，从而产生输送带纵向撕裂信号，进而发出报警信号并使输送机停止运转。
皮带纵向撕裂保护装置的系统组成：
由励磁电流发生器、传感器、信号处理模块、单片机、输送带运行距离检测器、输送机电源控制器等组成。该系统是实时智能撕裂监测系统，其目的是监测运行中输送带的纵向撕裂，如有一处撕裂被监测到，撕裂监测系统就会自动停止输送带运行并确定撕裂部位，在输送带启动及正常运行时，撕裂监测系统均发挥作用。如有断电，则在重新接通电源时，撕裂监测系统可自动复位。主要包括发射传感器、接收传感器、接近传感器、TL传感器、转换及信号处理板以及端子盒。检测信号来自：带式输送机中埋设环形线圈的检测传感器，带式输送机尾部或头部滚筒上安装用于检测胶带运行距离和胶带转动力一向的接近开关传感器。
