一、风机的用途和特点

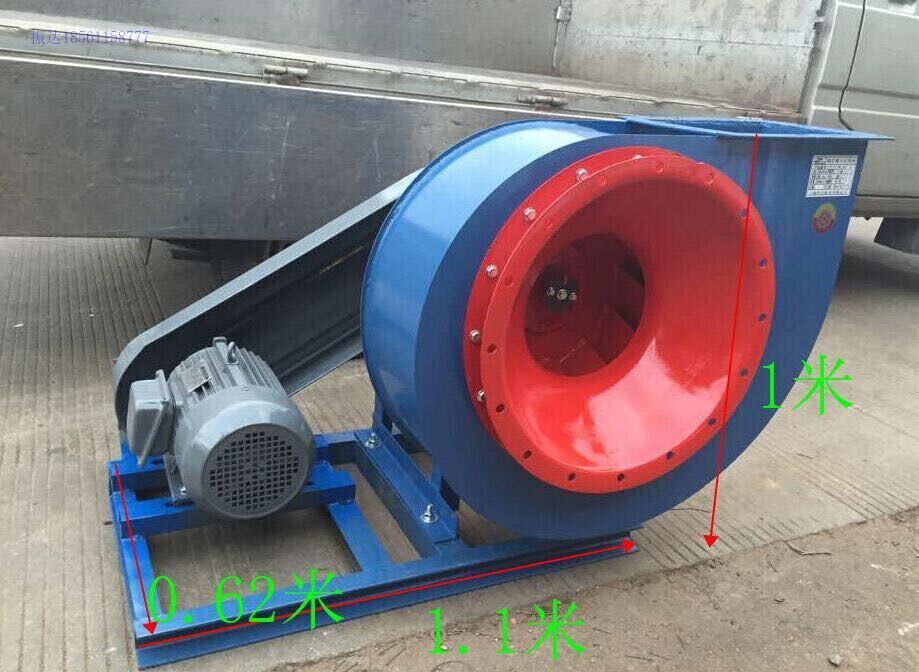

Y5-47型锅炉离心引风机,是为适应燃用各种煤质并配有除尘装置的工业锅炉(1~20T/h)而联合设计的,高全压效率达89.5%的新系列引风机,凡进气条件相当,性能又相适应者均可选用,但气体高温度不得超过250℃。
二、Y5-47型锅炉离心引风机性能参数表
性能表中提供的参数。№4-№6性能按气体温度为250℃,大气压力为101325Pa,气体密度为0.672kg/m3的烟气介质计算;№8以上性能按气体温度为200℃,大气压力为101325Pa,气体密度为0.745kg/m3的烟气介质计算。
·
产品型号 |
转 速 |
序号 |
全 压 Pa |
流 量 m3 / h |
电 动 机 |
|
型 号 |
功率 kW |
|||||
Y5-47 № 4 C |
2900 |
1 |
1451~990 |
2750~5060 |
Y100L-2 |
3 |
3300 |
1 |
1873~1284 |
3130~5750 |
Y112M-2 |
4 |
|
Y5-47 № 5 C |
2620 |
1 |
1843~1265 |
4840~8990 |
Y132S1-2 |
5.5 |
2900 |
1 |
2265~1549 |
5360~9870 |
Y132S2-2 |
7.5 |
|
Y5-47 № 6 C |
2620 |
1 |
2657~1824 |
8370~15410 |
Y160M2-2 |
15 |
2850 |
1 |
3148~2147 |
9110~16760 |
Y160L-2 |
18.5 |
|
Y5-47 № 8 C |
1820 |
1 |
2530~1726 |
13780~25360 |
Y180L-4 |
22 |
1980 |
1 |
2991~2049 |
15000~27600 |
Y200L-4 |
30 |
|
Y5-47 № 9 C |
1740 |
1 |
2922~2000 |
18780~34550 |
Y225S-4 |
37 |
1820 |
1 |
3197~2189 |
19640~36140 |
Y225M-4 |
45 |
|
Y5-47 № 12 D |
1450 |
1 |
3608~2471 |
37100~68250 |
Y280S-4 |
75 |
Y5-47 №12.4 D |
1450 |
1 |
3854~2638 |
40940~75330 |
Y280M-4 |
90 |
·
三、风机的型式和结构
⒈ 引风机制成单吸入,机号有№4、5、6、8、9、12、12.4七种。
⒉ 引风机又可制成顺时针旋转或逆时针旋转两种型式。从电动机一端正视,叶轮工作时顺时针旋转称为顺时针旋转风机,以"顺"表示;逆时针旋转称为逆时针旋转风机,以"逆"表示。
⒊ 风机的出风口位置以机壳的出风口角度表示。"顺"和"逆"均可制成0°、90°和180°三种角度。
风机由叶轮、机壳、进风口、传动组、及调节门等部分组成。
四、风机的安装、使用与维护
⒈ 安装前应对风机各部件进行全面检查。机件是否完整,各部联接是否紧密,叶轮、主轴、轴承等主要机件有否损伤,传动组是否灵活等等。如发现问题应立即予以修好和调整。
⒉ 安装时严禁杂物和工具掉入或遗留在机壳内。在一些接合面上,为了防止生锈造成的拆卸困难,应涂上一些润滑脂或机械油。进、出风管道联接时应使之自然吻合,不得强行联接,更不允许将管道等重量加在风机各部件上,力求风机处于稳定的水平位置。
⒊安装要求
(1) 为得到高效率,应按图纸所示的位置及尺寸进行安装。特别要保证进风口与叶轮的间隙尺寸。
(2) 三角带传动的,应使主轴三角带轮与电机三角带轮相对应的槽不错位。套上胶带后,装上用户自制的安全罩,以利安全。
(3) 联轴器传动的。风机主轴与电机轴的不同轴度,联轴器两端面的不平行度均不得超过0.05mm。
(4) 安装调节门时,注意不要装反,要保证进气方向与叶轮旋转方向一致。
(5) 安装后,试拔动传动组,避免有过紧或与固定部分碰撞现象。
⒋ 全部安装完毕,在总检合格后,方能进行试运转。
为了防止电机因过载毁坏,在风机启动和试运转时,必须在无载荷(关闭进风管道中的闸门或调节门)的情况下进行。如运转情况良好,然后逐步打开烟道闸或调节门作满载荷的正常工况(规定全压和流量)的连续运转试验。所安装的风机试运行时间不少于2小时,修理安装后的风机试运转时间不少半小时。如无异常现象发生,方可正式投入使用。
锅炉引风机所选用的功率,系指在特定工况下,加上机械损失、自冷风盘的电耗与应有的贮备量而言,并非风机在风门全开时所配的功率,故在使用时切勿将风门全开(管道有阻力例外),在运转过程中应严格控制电流,不得超过电机额定值,否则均会烧坏电机。
⒌ 风机的维护
为了避免由于维护不当而引起人为故障及事故发生,预防风机及电动机各方面的自然故障及事故的发生,从而充分发挥设备的效能,延长设备的使用寿命。因此,必须加强风机的维护。
㈠ 风机维护工作注意事项:
1、只有在风机设备完全正常的情况下方可运转。
2、如风机设备在检修后开动时,则需注意风机各部位是否正常。
3、定期清除风机内部特别是叶片处积灰、污垢等杂质,并防止锈蚀。
4、为了确保人身安全,风机的维护必须在停车时进行。
㈡ 风机正常运转中的注意事项
1、在风机的开车、停车或运转过程中,如发现不正常现象时,应立即进行检查,设法消除。如发现大故障应立即停车检修。
2、除每次拆修后应更换润滑剂外,正常情况下1~3月更换一次润滑剂。
3、三角胶带应经常保持胶带均匀拉紧状态,周围温度不宜过高,并避免胶带与油脂接触。
五、单机成套供应范围
锅炉引风机一台,调节门一个,配套电机一台,电机导轨一副,电机皮带轮一只,三角胶带一副,地脚螺栓一副。
六、订货须知
订货时须注明风机的机号、转速、流量、压力、出风口角度及旋转方向,以及电动机型号、功率、转速等。
七、外形及安装尺寸图
·
机号 |
进 风 口 |
出 风 口 |
|||||||||||
D1 |
D2 |
D3 |
m2孔d2 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
X1n1=B2 |
X2n2=B5 |
m1孔d1 |
|
№ 4 |
φ400 |
φ440 |
φ462 |
12×φ11 |
200 |
240 |
266 |
253 |
291 |
321 |
3×80=240 |
3×97=291 |
12×φ9 |
№ 5 |
φ500 |
φ540 |
φ572 |
16×φ11 |
250 |
291 |
317 |
317 |
357 |
384 |
3×97=291 |
3×119=357 |
12×φ9 |
№ 6 |
φ600 |
φ645 |
φ676 |
16×φ13 |
300 |
342 |
367 |
380 |
424 |
448 |
3×114=342 |
4×106=424 |
14×φ12 |
·
机号 |
安 装 及 外 形 尺 寸 |
轴承 |
||||||||||||||||
E1 |
E2 |
E3 |
E4 |
E5 |
E6 |
F1 |
F2 |
F3 |
F4 |
H |
A0 |
A |
A1 |
φ1 |
φ2 |
δ |
||
№ 4 |
739 |
442 |
297 |
282 |
250 |
351 |
193 |
220 |
90 |
350 |
290 |
61 |
811 |
164 |
φ263 |
φ262 |
4 |
309 |
№ 5 |
912 |
544 |
368 |
352 |
310 |
436 |
219 |
220 |
90 |
350 |
290 |
77 |
870 |
205 |
φ329 |
φ328 |
5 |
309 |
№ 6 |
1086 |
646 |
440 |
422 |
375 |
521 |
289 |
240 |
35 |
400 |
360 |
92 |
966 |
245 |
φ394 |
φ393 |
6 |
312 |
机号 |
进 风 口 |
出 风 口 |
安 装 及 外 形 尺 寸 |
|||||||||||||||||||
D |
D1 |
D2 |
连接螺栓孔 |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
连接螺栓孔 |
D0 |
B7 |
B8 |
B9 |
B10 |
B11 |
B12 |
|||||
直径 |
个数 |
直径 |
个数 |
间距 |
||||||||||||||||||
d1 |
n1 |
d2 |
n2 |
n3×b1 |
n4×b2 |
|||||||||||||||||
№ 8 |
φ800 |
φ860 |
φ910 |
φ15 |
16 |
400 |
460 |
508 |
507 |
570 |
619 |
φ15 |
22 |
5×92 |
6×95 |
φ524 |
480 |
550 |
370 |
450 |
498 |
693 |
№ 9 |
φ900 |
φ960 |
φ1010 |
φ15 |
16 |
450 |
515 |
558 |
570 |
630 |
682 |
φ15 |
22 |
5×103 |
6×105 |
φ590 |
480 |
550 |
400 |
500 |
558 |
784 |
№12 |
φ1200 |
φ1270 |
φ1310 |
φ15 |
24 |
600 |
655 |
708 |
760 |
828 |
876 |
φ15 |
22 |
5×131 |
6×138 |
φ786 |
540 |
610 |
550 |
650 |
740 |
1037 |
№12.4 |
φ1200 |
φ1270 |
φ1310 |
φ15 |
24 |
600 |
685 |
728 |
785 |
858 |
901 |
φ15 |
22 |
5×137 |
6×143 |
φ812 |
540 |
610 |
550 |
650 |
764 |
1064 |
·
机号 |
安 装 及 外 形 尺 寸 |
||||||||||||||||||||||||
H0 |
H1 |
H2 |
H3 |
H4 |
H5 |
H6 |
L0 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
L10 |
L11 |
L12 |
S1 |
S2 |
S3 |
S4 |
|
№ 8 |
564 |
900 |
280 |
829 |
1485 |
260 |
400 |
209 |
1701 |
262 |
500 |
171 |
371 |
332 |
240 |
44 |
172 |
650 |
470 |
478 |
534 |
8 |
34 |
2 |
1.4 |
№ 9 |
633 |
1010 |
280 |
930 |
1667 |
260 |
400 |
236 |
1791 |
262 |
500 |
166 |
391 |
368 |
270 |
39 |
167 |
650 |
470 |
528 |
584 |
9 |
37 |
2 |
2.0 |
№12 |
846 |
1300 |
335 |
1239 |
2174 |
400 |
500 |
314 |
2192 |
272 |
605 |
165 |
465 |
490 |
360 |
11 |
159 |
820 |
600 |
678 |
734 |
12 |
52 |
2 |
2.2 |
№12.4 |
872 |
1350 |
335 |
1273 |
2249 |
400 |
500 |
325 |
2203 |
272 |
605 |
165 |
475 |
491 |
360 |
11 |
159 |
820 |
600 |
698 |
754 |
12 |
52 |
2 |
2.2 |
·
机号 |
地 脚 螺 栓 |
调 节 门 |
滚动轴承型号 |
|||||
M(d3)×I1 |
个数 |
M(d4)×I2 |
个数 |
R |
R0 |
b |
||
№ 8 |
M24×630 |
4 |
M16×400 |
4 |
750 |
500 |
65 |
3616 |
№ 9 |
M24×630 |
4 |
M16×400 |
4 |
800 |
550 |
70 |
3616 |
№12 |
M24×630 |
4 |
M16×400 |
4 |
950 |
700 |
70 |
3619 |
№12.4 |
M24×630 |
4 |
M16×400 |
4 |
950 |
700 |
70 |
3619 |
机号 |
0o |
90o |
180o |
||||||
H1 |
B9 |
B10 |
H1 |
B9 |
B10 |
H1 |
B9 |
B10 |
|
№ 8 |
900 |
370 |
450 |
750 |
450 |
400 |
700 |
450 |
360 |
№ 9 |
1010 |
400 |
500 |
860 |
500 |
400 |
780 |
500 |
400 |
№12 |
1300 |
550 |
650 |
1110 |
650 |
550 |
940 |
650 |
550 |
№12.4 |
1350 |
550 |
650 |
1110 |
650 |
550 |
940 |
650 |
550 |
